鋼板

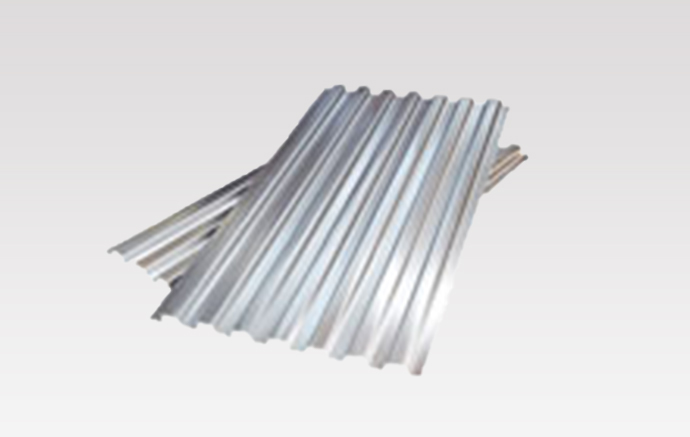

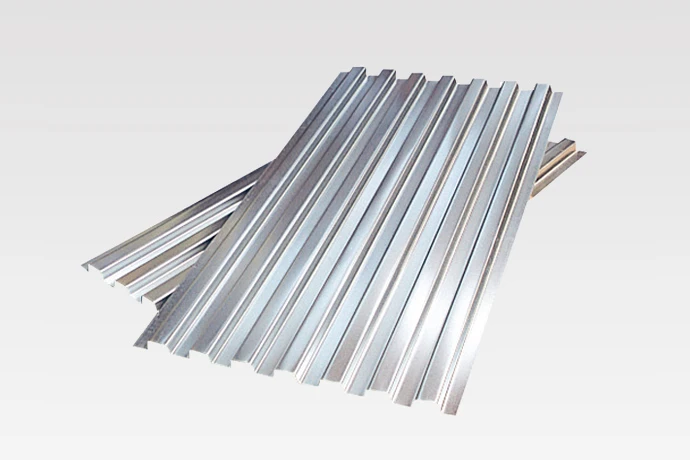

（溶融亜鉛めっき鋼板）ヨドジンク・ヨドジンク
エコグリーン
特長
- ・一般用、絞り用、高強度一般用といった、幅広い分野の用途や目的に対応できる最適素材を、最適仕様でお届けできます。
- ・従来型のクロメート処理に加え、環境負荷物質である六価クロム化合物を含まずに、クロメート処理と同等以上の耐食性を有したクロメートフリー処理を開発しました。
- ・アーク、スポット、シーム等の各種溶接にも冷延鋼板、熱延鋼板と同様の高い溶接効果が得られます。
- ・めっきの剥離がなく、優れた成形・加工性を備えています。

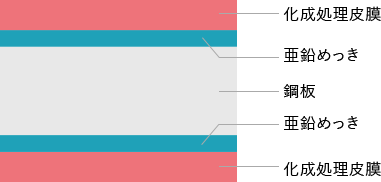

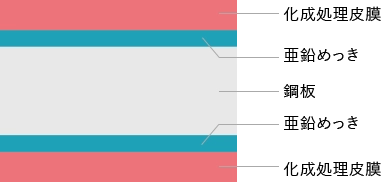

断面構成図
用途に応じて化成処理などの各種仕様を選択いただけます。
化成処理皮膜
| 処理 記号 |
有機／無機 | 化成処理の種類 | 耐食性 | 潤滑性 | 後塗装性 | 耐指紋性 | 導電性 |
|---|---|---|---|---|---|---|---|
| C | 無機 | 汎用クロメート処理 | ○ | △ | △ | △ | ○ |
| LE | 有機 | 汎用クロメートフリー処理 | ◎ | ○ | ◎ | ○ | ○ |
| JE | 有機 | 高潤滑クロメートフリー処理 | ◎ | ◎ | 〇 | ○ | ○ |
| NCE | 無機 | 汎用クロメートフリー処理 | ○+ | △ | ◎ | ○ | ○ |
- LE、JE処理に関しては、クロメートフリーでありながら、耐食性をはじめとする皮膜特性に優れる表面処理として、特許を取得しています。
品種・機械的性質
①熱延原板を用いた場合
| JIS規格※1（ヨドコウ規格） | 降伏点又は耐力 （N/mm2） |
引張り強さ （N/mm2） |
伸び（％） | |
|---|---|---|---|---|
| 表示厚さ（mm） | ||||
| 1.6以上 2.3以下 | ||||
| 一般用 | SGHC （YZH-C） | （205以上） | （270以上） | － |
| 高強度一般用 | SGH340 （YZH-S340） | 245以上 | 340以上 | 20以上 |
| SGH400 （YZH-S400） | 295以上 | 400以上 | 18以上 | |
| SGH440 （YZH-S440） | 335以上 | 440以上 | 18以上 | |
| SGH490 （YZH-S490） | 365以上 | 490以上 | 16以上 | |
| SGH540 （YZH-S540） | 400以上 | 540以上 | 16以上 | |
※1. JIS G 3302
②冷延原板を用いた場合
| JIS規格※1（ヨドコウ規格） | 降伏点又は耐力 （N/mm2） |
引張強さ （N/mm2） |
伸び（％） | |||||
|---|---|---|---|---|---|---|---|---|
| 表示厚さ（mm） | ||||||||
| 0.25以上 0.40未満 |
0.40以上 0.60未満 |
0.60以上 1.00未満 |
1.00以上 1.60未満 |
1.60以上 2.30以下 |
||||
| 一般用 | SGCC（YZ-C） | （205以上） | （270以上） | － | ||||
| 硬質一般用 | SGCH※2（YZ-H） | － | － | － | ||||
| 絞り用1種 | SGCD1※3（YZ-D1） | － | 270以上 | － | 34以上 | 36以上 | 37以上 | 38以上 |
| 絞り用2種 | SGCD2※3（YZ-D2） | － | 270以上 | － | 36以上 | 38以上 | 39以上 | 40以上 |
| 高強度一般用 | SGC340（YZ-S340） | 245以上 | 340以上 | 20以上 | ||||
| SGC400（YZ-S400） | 295以上 | 400以上 | 18以上 | |||||
| SGC440（YZ-S440） | 335以上 | 440以上 | 18以上 | |||||
| SGC490（YZ-S490） | 365以上 | 490以上 | 16以上 | |||||
| SGC570※4 （YZ-S570） |
560以上 | 570以上 | － | |||||
| －（YZ-S590） | 560以上 | 590以上 | － | |||||
- 1. JIS G 3302
- 2. SGCHは、表示厚さ0.11mm以上、1.00mm以下に適用可
- 3. SGCD1、SGCD2は、表示厚さ0.40mm以上に適用可
- 4. SGC570は、表示厚さ0.25mm以上、2.00mm以下に適用可
めっき付着量
| めっきの付着量 表示記号 |
3点平均最小付着量 （g/m2） |
1点最小付着量 （g/m2） |
相当めっき厚さ （mm） |
めっき量定数 （kg/m2） |
|---|---|---|---|---|
| （Z06）※1 | （60）※1 | （51）※1 | 0.013 | 0.090 |
| Z08 | 80 | 68 | 0.017 | 0.120 |
| Z10 | 100 | 85 | 0.021 | 0.150 |
| Z12 | 120 | 102 | 0.026 | 0.183 |
| Z14 | 140 | 119 | 0.029 | 0.203 |
| Z18 | 180 | 153 | 0.034 | 0.244 |
| Z20 | 200 | 170 | 0.040 | 0.285 |
| Z22 | 220 | 187 | 0.043 | 0.305 |
| Z25 | 250 | 213 | 0.049 | 0.350 |
| Z27 | 275 | 234 | 0.054 | 0.381 |
- 1. （ ）は受け渡し当事者間の協定のある場合のみ適用する。
製品厚さの許容差
①熱延原板を用いた場合
| 表示厚さ（mm） | 幅（mm） | ||
|---|---|---|---|
| 一般用 | 構造用 | ||
| 1200未満 | 1200以上 1270以下 | 1270以下 | |
| 1.60以上 2.00未満 | ±0.17 | ±0.18 | ±0.20 |
| 2.00以上 2.30以下 | ±0.18 | ±0.20 | ±0.21 |
・製品厚さの許容差は、表示厚さを小数点以下3桁で表したものに相当めっき厚さを加えた数値を、JIS Z 8401の規則Aによって小数点以下2桁に丸めた数値に適用する。
②冷延原板を用いた場合
| 表示厚さ（mm） | 幅（mm） | |||
|---|---|---|---|---|
| 630未満 | 630以上 1000未満 |
1000以上 1250未満 |
1250以上 1270以下 |
|
| 0.25未満 | ±0.04 | － | ||
| 0.25以上 0.40未満 | ±0.05 | ±0.06 | ||
| 0.40以上 0.60未満 | ±0.06 | ±0.07 | ||
| 0.60以上 0.80未満 | ±0.07 | |||
| 0.80以上 1.00未満 | ±0.07 | ±0.08 | ±0.09 | |
| 1.00以上 1.25未満 | ±0.08 | ±0.09 | ±0.10 | |
| 1.25以上 1.60未満 | ±0.09 | ±0.10 | ±0.11 | ±0.12 |
| 1.60以上 2.00未満 | ±0.11 | ±0.12 | ±0.13 | ±0.14 |
| 2.00以上 2.30以下 | ±0.13 | ±0.14 | ±0.15 | ±0.16 |
・製品厚さの許容差は、表示厚さを小数点以下3桁で表したものに相当めっき厚さを加えた数値を、JIS Z 8401の規則Aによって小数点以下2桁に丸めた数値に適用する。
コイル製品板幅許容差
| 幅（mm） | 熱延原板を用いた場合（mm） | 冷延原板を 用いた場合（mm） |
|
|---|---|---|---|
| ミルエッジ | カットエッジ | ||
| 1500以下 | 0 ～ +25 | 0 ～ +10 | 0 ～ +7 |
塗油
| 塗油の種類 | 記号 |
|---|---|
| 塗油 | O |
| 無塗油 | X |
スパングル
| スパングルの種類 | 記号 | 備考 |
|---|---|---|
| レギュラースパングル | R | 亜鉛の結晶が通常の凝固過程において生成し、スパングルをもつもの。 |
| ミニマイズドスパングル | Z | スパングルを極力微細化したもの。 |
・スキンパス処理を実施する場合は、スパングルの種類の記号の後ろに『S』が付加されます。（RS、ZS）

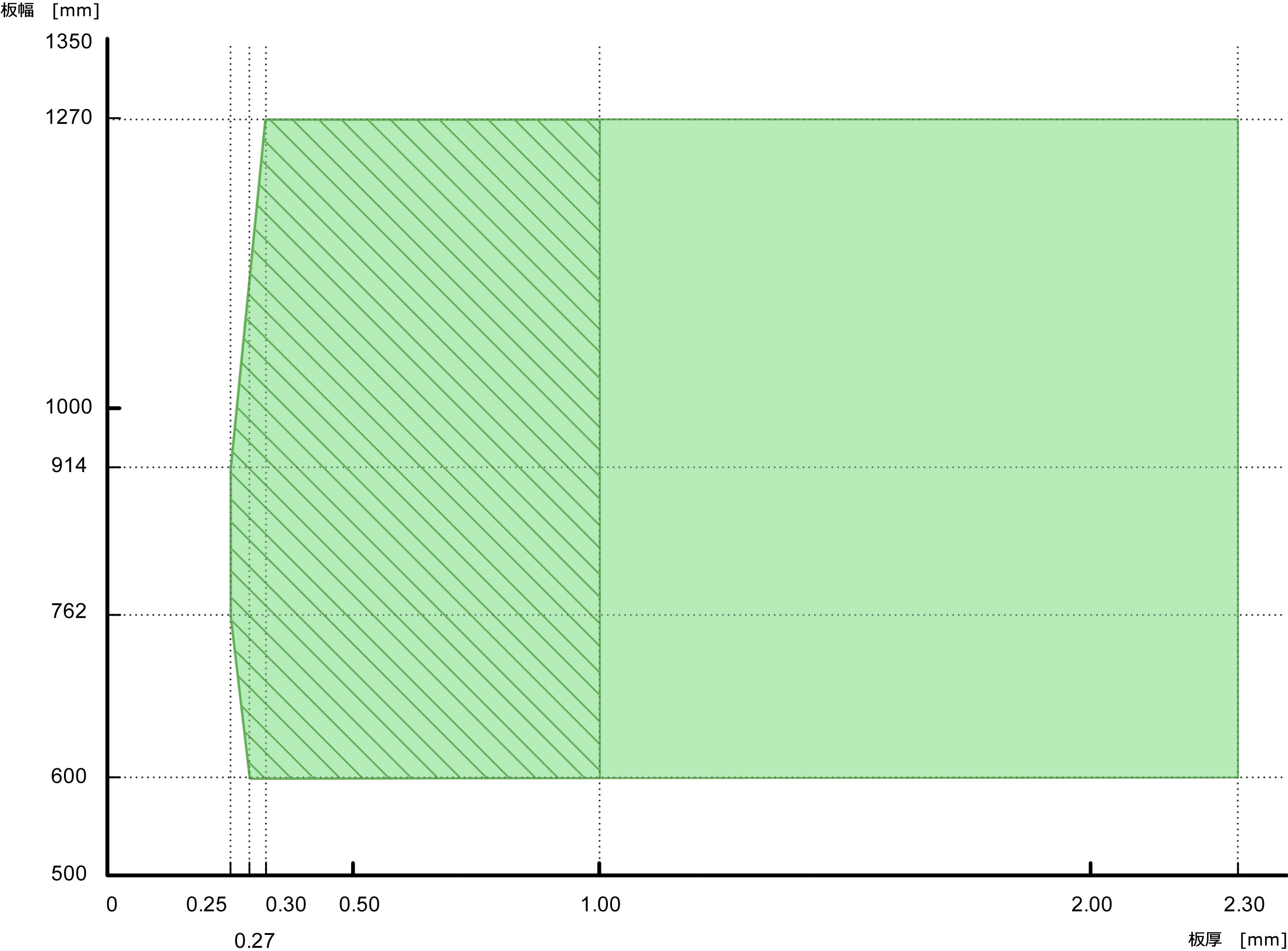

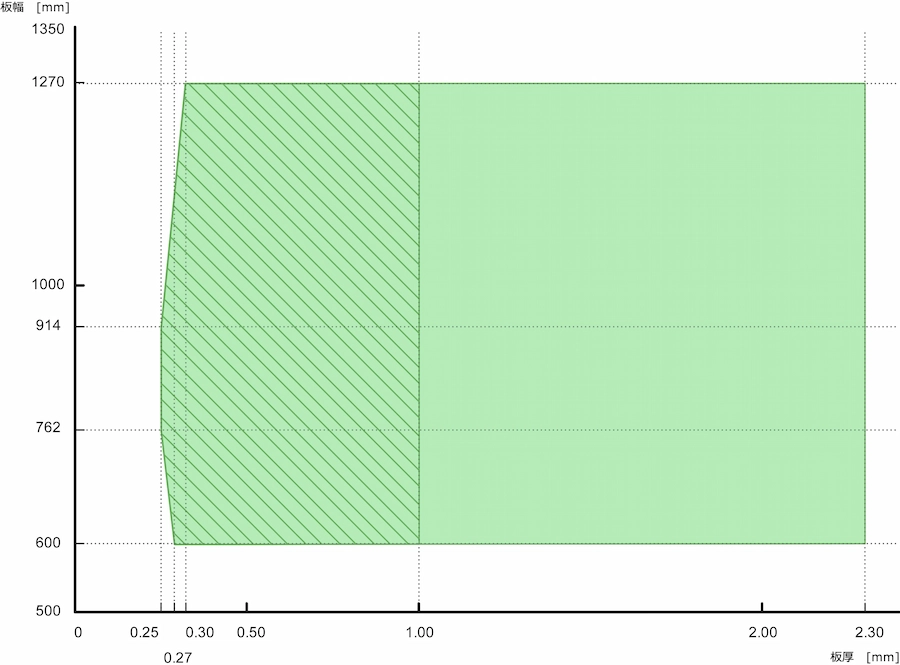

ヨドジンク・ヨドジンクエコグリーン製造可能範囲
レギュラースパングル（記号 R、RS）製品製造可能範囲
※上記範囲外につきましても対応可能な場合がございますので、別途ご相談下さい。（2.30mm～3.20mm等）
