鋼板（冷延製品）

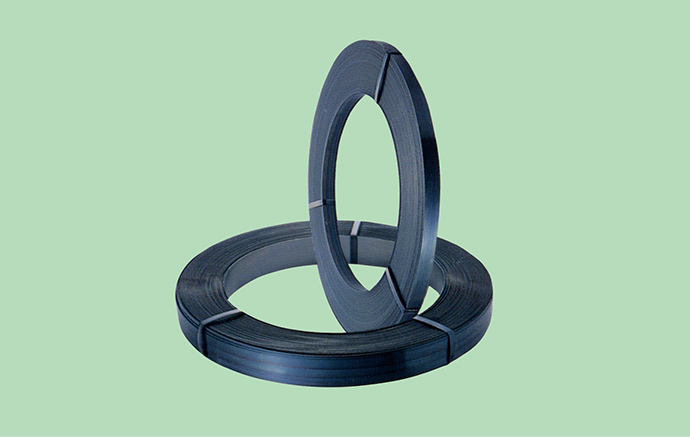

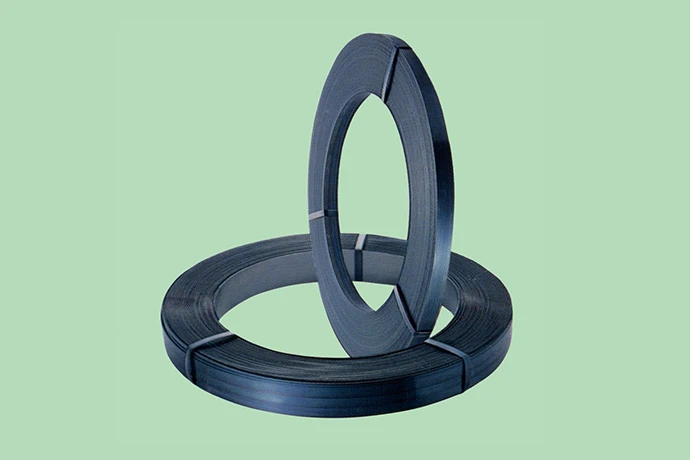

ベーリング
ヨドコウのベーリングフープは長い歴史の上に蓄積したノウハウや情報をもとに、用途に応じた品質と安全性の高い製品を提供しています。
ベーリングの特長
特長
1
寸法精度が良好です。
特長
2
スムーズエッジ仕上げですから、取扱いが安全です。
特長
3
豊富な種類と各種表面仕上げが用意されています。
ベーリングの用途
重量物、繊維、線材の結束及び、一般用結束など。
表面仕上げ
白：冷間圧延のみで美麗な白色光沢仕上げです。
青：冷間圧延後、薄く密着度の良い酸化皮膜を生成させ、青色光沢肌に仕上げたものです。
シルバー：亜鉛メッキ後、ヨドコウ独自の特殊ロール加工により、銀色光沢肌に仕上げたものです。
種類及び機械的性質
| 種類 | 機械的性質 | |
|---|---|---|
| ヨドコウ記号 | 引張強さ | 伸び（％） |
| N/mm2 | ||
| YBH-E | 550以上 | - |
| YBH-P | 690以上 | 2以上 |
| YBH-N | 740以上 | 2以上 |
| YBH-S | 640以上 | 8以上 |
| YBH-H | 780以上 | （6以上）※1 |
| YBH-M | 980以上 | - |
- ※1（ ）の数値は目標値です。
厚さの許容差
単位（mm）
| 厚さ | 厚さの許容差 |
|---|---|
| 0.40以上0.60未満 | ±0.035 |
| 0.60以上0.80未満 | ±0.040 |
| 0.80以上1.00未満 | ±0.040 |
| 1.00以上1.25未満 | ±0.050 |
製品幅と幅の許容差
単位（mm）
| 表示幅 | 呼び幅 | 幅の許容差※1 |
|---|---|---|
| 13 | 12.70 | ±0.13 |
| 16 | 15.87 | |
| 19 | 19.05 | |
| 25 | 25.40 | |
| 32 | 31.75 | |
| 50 | 50.80 |
- ※1幅の許容差は呼び幅に対して適用します。
横曲りの許容差
横曲りの定義／横曲りとは、長さ方向に対する左右のわん曲を言います。
単位（mm）
| 表示幅 | 規格 |
|---|---|
| 30未満 | 2000につき 11 |
| 30以上 | 2000につき 8 |
エッジ処理
| エッジ処理 | 概要 |
|---|---|
| スムーズエッジ | エッジ部をロール加工し、カエリなどを除去したもの |
| ラウンドエッジ | エッジ部を特殊ロールでラウンド加工し、被結束物への疵付き性を低減したもの |
- 特に指定が無い場合は、スムーズエッジ処理を行います。
コイル寸法
①リボン巻
単位（mm）
| 製品幅 | 内径 | 外径 | 巻き幅 | |
|---|---|---|---|---|
| 最小 | 最大 | |||
| 13～50 | 305 | 533 | 622 | 製品幅に同じ |
| 13～50 | 406 | 584 | 673 | 製品幅に同じ |
- 製品幅と同じ幅で巻き取ります。
②オシレート巻
単位（mm）
| 製品幅 | 内径 | 外径 | 巻き幅 | |
|---|---|---|---|---|
| 最小 | 最大 | |||
| 13 | 406 | 540 | 597 | 63.5 |
| 16 | 406 | 540 | 597 | 63.5 |
| 19 | 406 | 540 | 597 | 63.5 |
- 糸巻き状に巻き取ります。
③ジャンボオシレート巻
単位（mm）
| 製品幅 | 内径 | 外径 | 巻き幅 | |
|---|---|---|---|---|
| 最小 | 最大 | |||
| 19 | 406 | 645 | 680 | 115 |
| 553 | 601 | 191 | ||
| 25 | 572 | 628 | 178 | |
| 32 | 610 | 670 | 191 | |
- オシレート巻のコイル質量をさらに大きくしたものです。
梱包質量
| 最大質量 | 段積み数 | 巻き幅 | ||
|---|---|---|---|---|
| リボン巻 | 1200kg | － | － | |
| オシレート巻 | 600kg | － | 63.5mm | |
| ジャンボオシレート巻 | 19mm | 850kg | 5段積み | 115mm |
| 550kg | 3段積み | 191mm | ||
| 25mm | 850kg | 4段積み | 178mm | |
| 32mm | 1200kg | 4段積み | 191mm | |
※上記以外の寸法及びコイルの内・外径、種類と表面仕上げの組み合わせ、ワックス、オイル処理等については、ご相談ください。
