鋼板（冷延製品）みがき帯鋼・冷延鋼板
ヨドコウのみがき帯鋼は、長年蓄積された冷間圧延技術と、徹底した品質管理により、広範囲な用途の高度な要求にお応えします。
特徴
- 1. 寸法精度がすぐれています。
- 2. 加工性がすぐれています。
- 3. 表面肌が美麗です。
- 4. 各種調質が可能です。

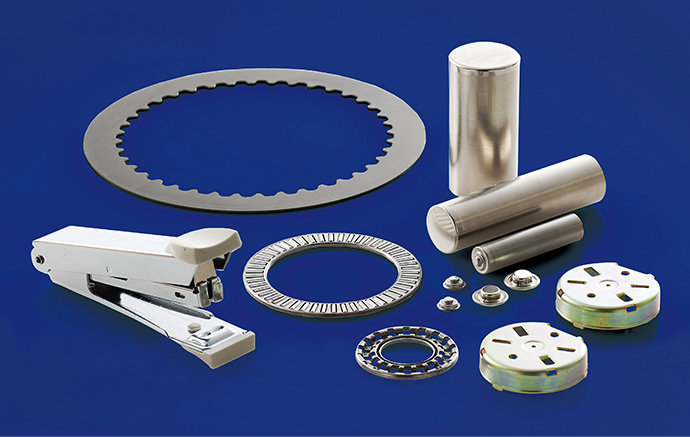

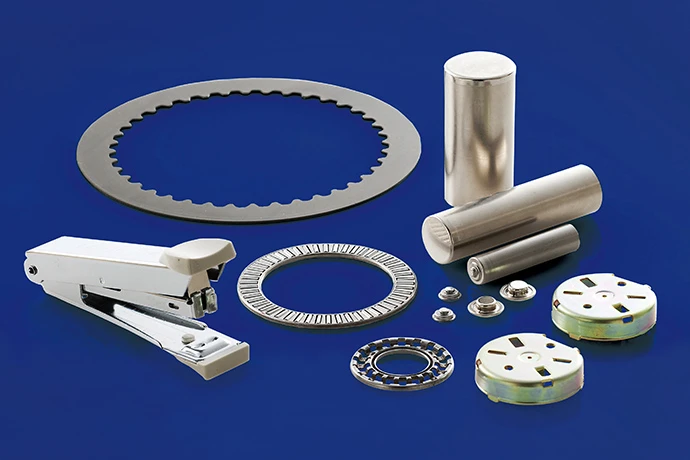

用途
電気器具、自動車部品、事務用機器、各種機械部品、文房具、裁縫装身具など。
種類
| JIS記号 | ヨドコウ記号 | 適用 |
|---|---|---|
| SPCC | A1,A2,B,C,D,E | 一般用 |
| SPCD | A1,A2 | 絞り用 |
| SPCE | A1,A2 | 深絞り用 |
調質区分
| 調質区分 | 調質記号 | JIS記号 | ヨドコウ記号 |
|---|---|---|---|
| 焼なましのまま | A | SPCC-A | A1 |
| 標準調質 | S | SPCC-S | A2 |
| 1/8硬質 | 8 | SPCC-8 | B |
| 1/4硬質 | 4 | SPCC-4 | C |
| 1/2硬質 | 2 | SPCC-2 | D |
| 硬質 | 1 | SPCC-1 | E |
※1/8硬質,1/4硬質,1/2硬質及び硬質はSPCC規格のみに適用する。
表面仕上げ区分
| 表面仕上げ区分 | 表面仕上げ記号 | 摘要 |
|---|---|---|
| ダル仕上げ | D | 物理的又は化学的に表面を粗くしたロールによる仕上げ。 つや消し仕上げともいう。 |
| ブライト仕上げ | B | 滑らかに仕上げたロールによる仕上げ。平滑仕上げともいう。 |
※焼きなましのままの鋼板及び鋼帯には、この表は適用しない。
機械的性質
| 種類の記号 | 引張強さ （N/mm2） |
伸び（％） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 厚さ（mm） | ||||||||||
| 0.20未満 | 0.20以上 0.25未満 |
0.25以上 0.30未満 |
0.30以上 0.40未満 |
0.40以上 0.60未満 |
0.60以上 1.0未満 |
1.0以上 1.6未満 |
1.6以上 2.5未満 |
2.5以上 | ||
| SPCC | 規定しない | 規定しない | ||||||||
| SPCD | 270以上 | 25以上 | 27以上 | 30以上 | 33以上 | 36以上 | 38以上 | 39以上 | 40以上 | 41以上 |
| SPCE | 270以上 | 27以上 | 29以上 | 32以上 | 35以上 | 38以上 | 40以上 | 41以上 | 42以上 | 43以上 |
- 標準調質でブライト仕上げを行った鋼帯及び鋼板の伸びは、この表から2を減じた値とする。
- 1N/mm2=1MPa
化学成分
単位（%）
| 種類の記号 | C | Mn | P | S |
|---|---|---|---|---|
| SPCC | 0.15以下 | 1.00以下 | 0.100以下 | 0.035以下 |
| SPCD | 0.10以下 | 0.50以下 | 0.040以下 | 0.035以下 |
| SPCE | 0.08以下 | 0.45以下 | 0.030以下 | 0.030以下 |
硬質材のビッカース硬さ
| 調質区分 | 調質記号 | HV |
|---|---|---|
| 1/8硬質 | 8 | 95～130 |
| 1/4硬質 | 4 | 115～150 |
| 1/2硬質 | 2 | 135～185 |
| 硬質 | 1 | 170以上 |
標準調質及び焼なましのままのビッカース硬さ
| 調質区分 | 記号 | HV |
|---|---|---|
| 焼なましのまま | A | 105以下 |
| 標準調質 | S | 115以下 |
厚さの許容差
単位（mm）
| 厚さ | 幅 | 厚さ | 幅 | ||||
|---|---|---|---|---|---|---|---|
| 160未満 | 160以上 250未満 |
250以上 400未満 |
400以上 600未満 |
600以上 1,000未満 |
1,000以上 1,250未満 |
||
| 0.16未満 | ±0.015 | ±0.020 | - | - | 0.25未満 | ±0.03 | ±0.03 |
| 0.16以上0.25未満 | ±0.020 | ±0.025 | ±0.030 | ±0.030 | 0.25以上0.40未満 | ±0.04 | ±0.04 |
| 0.25以上0.40未満 | ±0.025 | ±0.030 | ±0.035 | ±0.035 | 0.40以上0.60未満 | ±0.05 | ±0.05 |
| 0.40以上0.60未満 | ±0.035 | ±0.040 | ±0.040 | ±0.040 | 0.60以上0.80未満 | ±0.06 | ±0.06 |
| 0.60以上0.80未満 | ±0.040 | ±0.045 | ±0.045 | ±0.045 | 0.80以上1.00未満 | ±0.06 | ±0.07 |
| 0.80以上1.00未満 | ±0.04 | ±0.05 | ±0.05 | ±0.05 | 1.00以上1.25未満 | ±0.07 | ±0.08 |
| 1.00以上1.25未満 | ±0.05 | ±0.05 | ±0.05 | ±0.06 | 1.25以上1.60未満 | ±0.09 | ±0.10 |
| 1.25以上1.60未満 | ±0.05 | ±0.06 | ±0.06 | ±0.06 | 1.60以上2.00未満 | ±0.11 | ±0.12 |
| 1.60以上2.00未満 | ±0.06 | ±0.07 | ±0.08 | ±0.08 | 2.00以上2.50未満 | ±0.13 | ±0.14 |
| 2.00以上2.50未満 | ±0.07 | ±0.08 | ±0.08 | ±0.09 | 2.50以上3.15未満 | ±0.15 | ±0.16 |
※上記許容差以外はご相談ください。
幅の許容差
単位（mm）
| 厚さ | 幅（スリットエッジ） | 幅（ミルエッジ） | 幅（トリムエッジ） | |||||
|---|---|---|---|---|---|---|---|---|
| 160未満 | 160以上 250未満 |
250以上 400未満 |
400以上 600未満 |
1,250未満 | 1,250以上 | 1,250未満 | 1,250以上 | |
| 0.60未満 | ±0.15 | ±0.20 | ±0.25 | ±0.30 | +7 0 |
+10 0 |
+3 0 |
+4 0 |
| 0.60以上1.00未満 | ±0.20 | ±0.25 | ±0.25 | ±0.30 | ||||
| 1.00以上1.60未満 | ±0.20 | ±0.30 | ±0.30 | ±0.40 | ||||
| 1.60以上2.50未満 | ±0.25 | ±0.35 | ±0.40 | ±0.50 | ||||
※上記許容差以外はご相談ください。
横曲り
横曲りの定義
横曲りとは、長さ方向に対する左右のわん曲を言います。
単位（mm）
| 幅30以上 40未満 |
任意の位置の長さ2,000につき8以下 |
|---|---|
| 幅40以上 600未満 |
任意の位置の長さ2,000につき4以下 |
| 幅600以上 | 任意の位置の長さ2,000につき2以下 |
※幅30mm未満については、ご相談ください。
