鋼板
(塗装溶融55%Aℓ-Zn合金めっき鋼板)
ヨドHyperGLカラー
タフロン

フッ素樹脂の特性で色あせが少なく、厚膜仕様で優れた耐久性!

ヨドHyperGLカラー タフロン
の特長

特長

カラー鋼板を構成する3要素「めっき」「塗装前処理」「塗膜」からなる総合的な耐久性を向上させました。

ヨドHyperGLカラーの特長

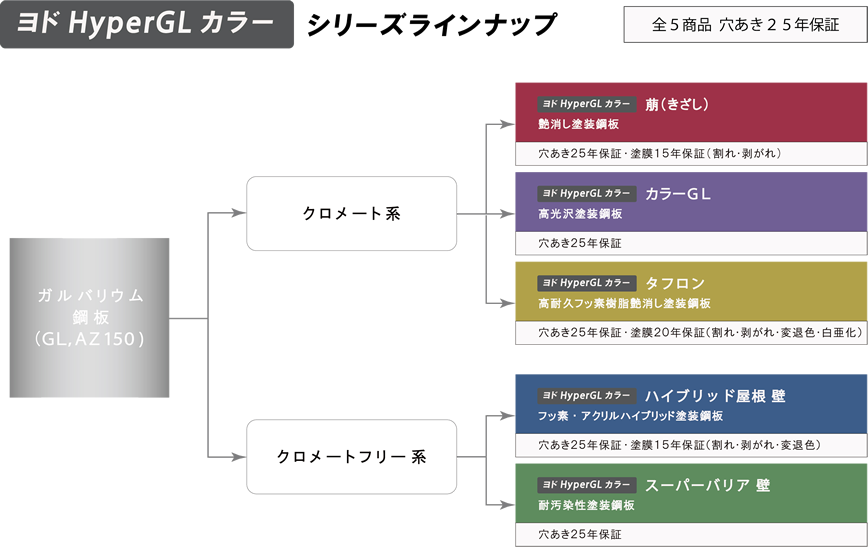

鋼板商品体系

鋼板商品体系

塗膜構成図

塗膜構成図
① 特殊骨材・樹脂ビーズ 骨材、樹脂ビーズ、ワックスの最適配合により耐疵付性向上
② 高耐久フッ素樹脂系塗装 フッ素樹脂、厚膜仕様による効果で優れた耐久性・耐候性
③ 下塗り塗装 素材・処理に適した塗膜による高い耐久性
④ 塗装前処理 素材に適した処理による高い塗膜密着性
⑤ ガルバリウム鋼板 アルミと亜鉛の長所 + 長期耐久実績

機能

01 遮熱性 ヨドHyper GLカラータフロンは、高い遮熱効果をもっています。

■ 優れた住環境を実現する高い遮熱性

ヨドHyperGLカラー タフロンの塗膜には遮熱顔料を配合。日射による塗装鋼板表面の温度上昇を抑え、室内環境の改善及びヒートアイランド現象の抑制などを実現。

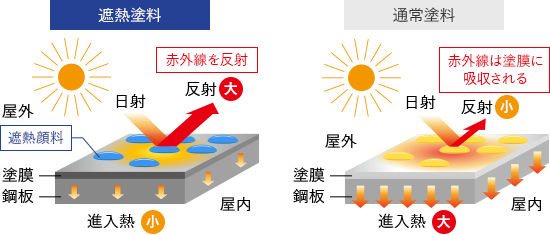

遮熱機能のメカニズム

遮熱機能のメカニズム

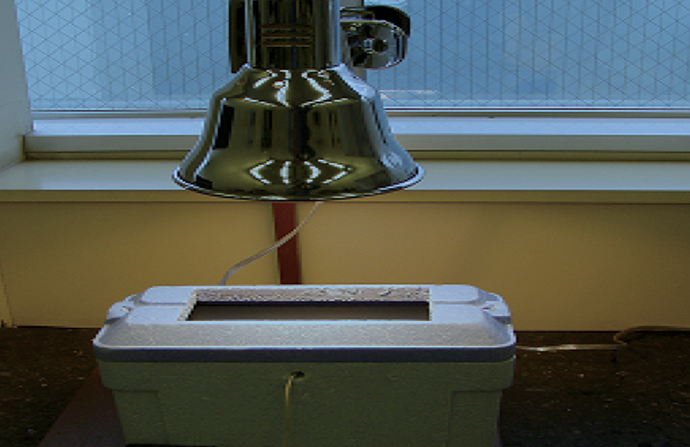

■ ランプ温度試験

遮熱顔料使用により赤外線領域の反射性能を高めています。

※白熱球による簡易測定:裏面温度を測定します。
ランプ温度試験

■ 日射反射率

高い遮熱効果により熱の侵入を低減させ屋内環境を改善します。

※色別の数値については、「ヨドカラー鋼板-色別性能技術資料(参考値)」こちらを参照ください。

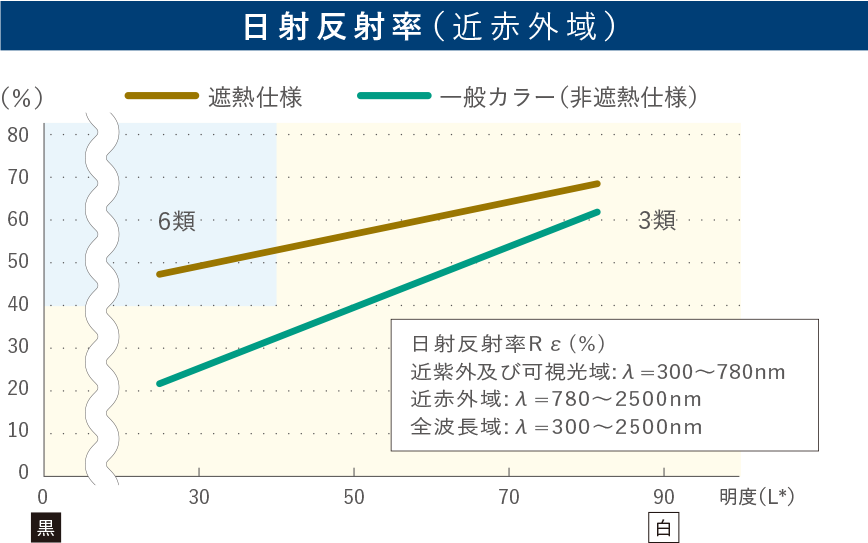

日射反射率(近赤外域)

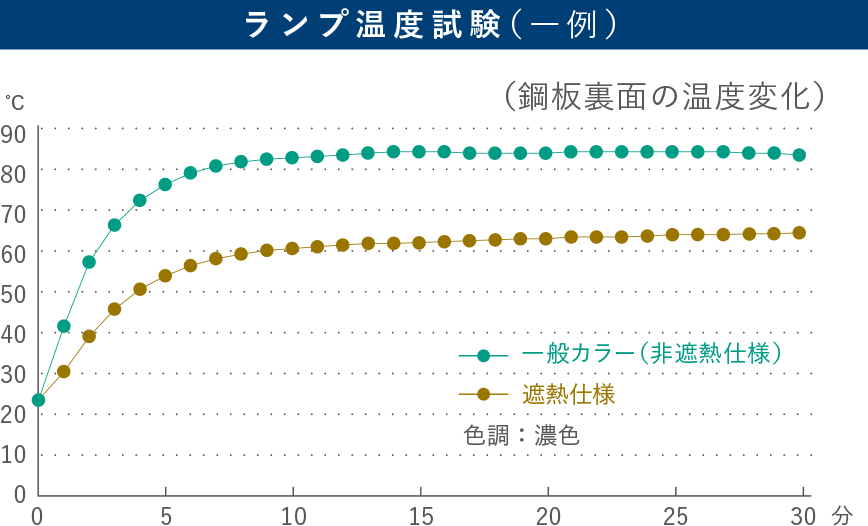

ランプ温度試験(一例)

塗膜が赤外線を反射し、温度上昇を抑制します。

  • ※当社試験データであり数値を保証するものではございません。

02 耐候性 ヨド Hyper GLカラー タフロンは、色あせしにくくなっています。

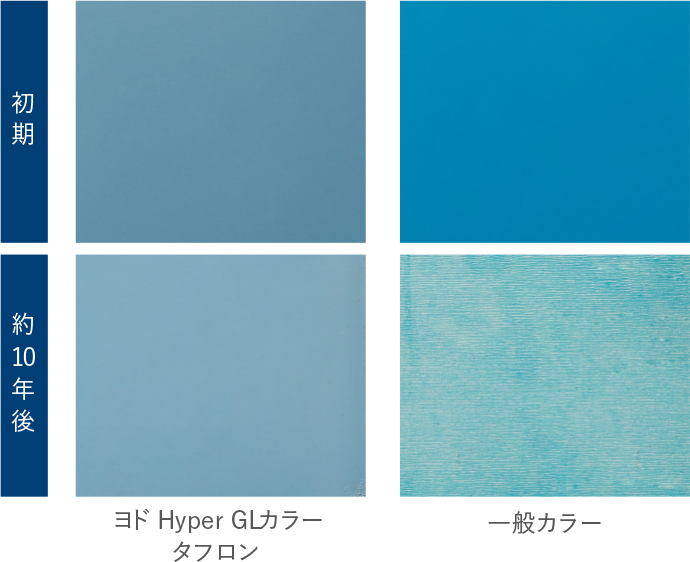

■ 屋外暴露試験

試験片を屋外で暴露(沖縄)した10年後の結果となります。[ JIS K 5600-7-6による ]

屋外暴露試験
サンプル 暴露期間 色差(⊿E) 光沢保持率(%)
ヨドHyperGLカラータフロン 約10年 3.4 52
一般カラー 約10年 27.4 5

※光沢保持率:試験後の光沢 ÷ 初期の光沢 × 100(%)

03 耐食性 ヨド Hyper GLカラー タフロンは、耐食性に優れています。

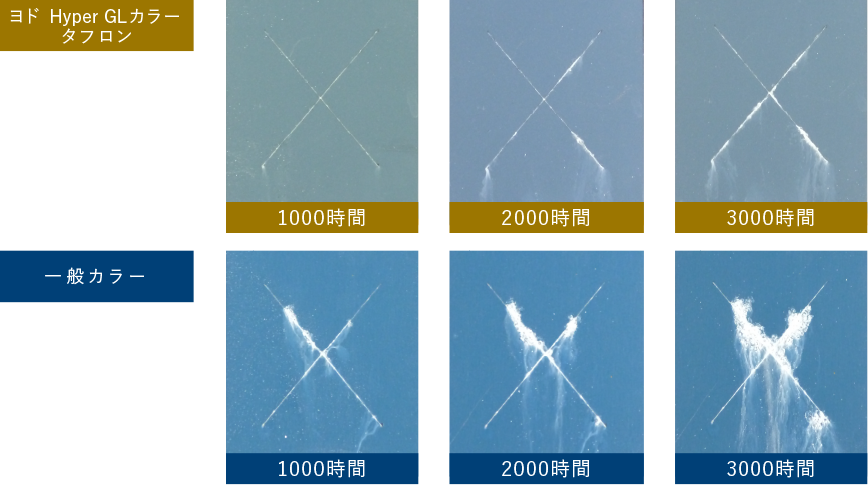

■ 塩水噴霧試験

試験片に素地に達する疵を入れ、塩水噴霧試験を行い疵部の腐食を確認したものです。[JIS Z 2371による]

塩水噴霧試験

04 耐薬品性 ヨドHyper GLカラー タフロンは、強靱な塗膜で耐薬品性に優れています。

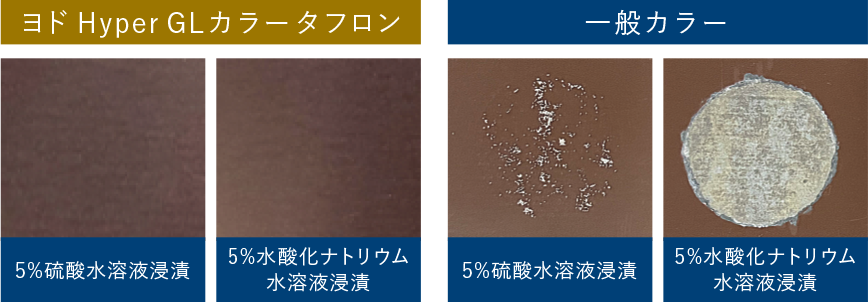

■ 耐薬品性試験

試験片を5%に希釈した硫酸水溶液・水酸化ナトリウム水溶液中に240時間浸漬し、その後テープによる強制剥離を行い塗膜のダメージを確認したものです。ヨド Hyper GLカラー タフロンは薬品に強く、変化がほとんどありません。

塩水噴霧試 験
意匠 艶消し 低光沢 高光沢
機能 加工性
耐疵付性
耐久性
耐酸性雨
耐汚染性
遮熱性
環境

※◎は特に優秀な機能、○は優秀な機能、ーは標準的な機能を有します。

標準製品仕様

製品名 塗装溶融 55%Aℓ-Zn 合金めっき鋼板
JIS 規格 JIS G 3322
不燃認定番号 NM-8697
原板 ガルバリウム鋼板
めっきの付着量表示記号 AZ150
塗装タイプ(表面上塗) 高耐久フッ素樹脂系
表面塗膜の厚さ( μm ) 30~32

メーカー個別保証内容

穴あき25年保証(海岸500m以遠)、塗膜20年保証( 割れ・剥がれ・変退色・白亜化 )

※保証には別途、弊社の定める保証条件がございます。事前に保証申請が必要となりますので、詳細は弊社営業所・窓口または特約店にお問い合わせください。

塗装溶融 55%Aℓ-Zn 合金めっき鋼板

  • ●色あせが少ない優れた耐候性。
  • ●フッ素樹脂、厚膜仕様(30μm)による効果で優れた耐久性・耐候性。
  • ●特殊骨材・樹脂ビーズの配合による優れた耐疵付性。

性能データ

項目 試験方法 結果
耐食性 塩水噴霧試験(JIS Z 2371)3000 時間 平面部異常なし
加工性 180°折り曲げ ノークラック(目視) 4T ~ 6T
塗膜硬度 鉛筆硬度試験 2H
耐衝撃性 デュポン衝撃試験(φ1/2×500g×500mm) 異常なし
密着性 碁盤目エリクセン試験(6.5mm 押し出し) 異常なし

色見本

  • 背景色を変更してご確認ください。
  • YT45H クリーム マンセル値 4.4Y 8.1/1.5
    日射反射率 59%
  • YT85H アイボリー マンセル値 6.1GY 7.3/0.6
    日射反射率 43%
  • YT20H シルバー マンセル値 5.6BG 7.0/0.1
    日射反射率 52%
  • YT25H グレー マンセル値 8.2BG 5.1/0.5
    日射反射率 19%
  • YT10H ライトグリーン マンセル値 2.9G 5.9/1.7
    日射反射率 55%
  • YT15H グリーン マンセル値 8.6GY 3.8/1.0
    日射反射率 44%
  • YT55H ブルー マンセル値 8.9B 4.1/2.7
    日射反射率 40%
  • YT35H レンガ マンセル値 6.3R 3.3/3.9
    日射反射率 52%
  • YT65H ブラウン マンセル値 2.6R 2.7/0.6
    日射反射率 46%
  • YT90H ギングロ マンセル値 2.5G 4.1/0.2
    日射反射率 23%
  • YT75H ダークグレー マンセル値 5.8G 4.1/0.2
    日射反射率 14%
  • YT95H ブラック マンセル値 0.3PB 2.9/0.5
    日射反射率 37%
