鋼板(塗装溶融55%Aℓ-Zn合金めっき鋼板)

ヨドHyperGLカラー カラーGL

遮熱性に優れた、高光沢塗装鋼板

ヨドHyperGLカラー カラーGLの特長

遮熱性能に優れた、光沢感のあるベーシックタイプ!

カラー鋼板を構成する3要素「めっき」「塗装前処理」「塗膜」からなる総合的な耐久性を向上させました。

ヨドHyperGLカラーの特長

機能

機能

遮熱性
ヨド Hyper GLカラー カラーGLは、高い遮熱効果をもっています。

優れた住環境を実現する高い遮熱性

ヨド Hyper GL カラー カラー GL の塗膜には遮熱顔料を配合。日射による塗装鋼板表面の温度上昇を抑え、室内環境の改善及びヒートアイランド 現象の抑制などを実現。

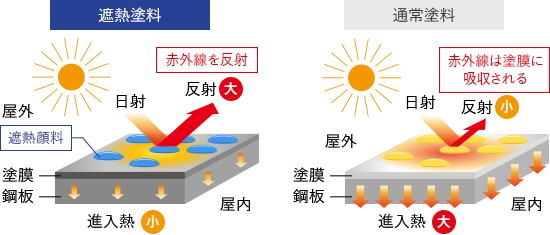

遮熱機能のメカニズム
遮熱機能のメカニズム

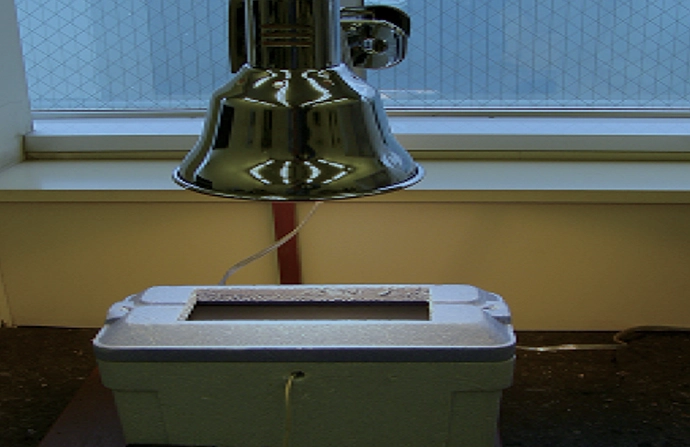

ランプ温度試験

ランプ温度試験

遮熱顔料使用により赤外線領域の反射性能を高めています。

  • 白熱球による簡易測定:裏面温度を測定します。

日射反射率

高い遮熱効果により熱の侵入を低減させ屋内環境を改善します。

  • 色別の数値については、「ヨドカラー鋼板-色別性能技術資料(参考値)」こちら(PDF:336KB)を参照ください。
日射反射率(近赤外域)

塗膜が赤外線を反射し、温度上昇を抑制します。

ランプ温度試験(一例)
  • 当社試験データであり数値を保証するものではございません。
意匠
艶消し
低光沢
高光沢
機能
加工性 耐疵付性 耐久性 耐酸性雨
耐汚染性 遮熱性 環境
  • ◎は特に優秀な機能、○は優秀な機能、ーは標準的な機能を有します。

標準製品仕様

製品名 塗装溶融 55%Aℓ-Zn 合金めっき鋼板
JIS 規格 JIS G 3322
不燃認定番号 NM-8697
原板 ガルバリウム鋼板
めっきの付着量表示記号 AZ150
塗装タイプ(表面上塗) ポリエステル樹脂系

塗膜構成図

塗膜構成図
① ポリエステル樹脂系塗装 遮熱顔料配合による高い遮熱性
② 下塗り塗装 塗膜改良により塗膜耐久性、素地密着性が向上
③ 塗膜前処理 素材に適した処理による高い塗膜密着性
④ ガルバリウム鋼板 アルミと亜鉛の長所 + 長期耐久実績

メーカー個別保証内容

穴あき25年保証(海岸500m以遠)

  • 保証には別途、弊社の定める保証条件がございます。事前に保証申請が必要となりますので、詳細は弊社営業所・窓口または特約店にお問い合わせください。

塗装溶融 55%Aℓ-Zn 合金めっき鋼板

  • 環境に優しい遮熱性。
  • 光沢感のあるベーシックタイプ。

日本鉄鋼連盟

材料標準保証規格10年

保証:穴あき及び赤錆10年保証

色見本

GS88H ホワイト
マンセル値 5.9B 9.2/0.4
日射反射率 70%
GS25H シルバー
マンセル値 7.0B 6.4/0.3
日射反射率 56%
GS20H グレー
マンセル値 1.5B 5.5/0.6
日射反射率 60%
GS70H ライトグリーン
マンセル値 1.2G 6.4/1.7
日射反射率 60%
GS12H グリーン
マンセル値 5.0G 3.0/4.5
日射反射率 44%
GS50H ブルー
マンセル値 4.3B 3.3/5.9
日射反射率 53%
GS30H レンガ
マンセル値 0.8YR 2.4/6.5
日射反射率 48%
GS60H ブラウン
マンセル値 7.0YR 3.3/1.2
日射反射率 36%
GS68H ダークブラウン
マンセル値 4.5YR 3.1/0.4
日射反射率 36%
GS75H プロンズ
マンセル値 3.8YR 3.2/3.7
日射反射率 40%

性能データ

項目 試験方法 結果
耐食性 塩水噴霧試験(JIS Z 2371)2000 時間 平面部異常なし
耐候性 サンシャインウェザーメータ 1000 時間 ⊿E≦5(色調:青)
加工性 180°折り曲げ ノークラック(目視) 7T~10T
塗膜硬度 鉛筆硬度試験 2H~4H
耐衝撃性 デュポン衝撃試験(φ1/2×500g×500mm) 異常なし
密着性 碁盤目エリクセン試験(6.5mm 押し出し) 異常なし
  • 当社試験データであり、数値を保証するものではございません。
