鋼板（冷延製品）
電磁軟鉄（純鉄）
ヨドコウの電磁軟鉄は、不純物が極めて少なく、高い磁束密度、透磁率、小さな保磁力が得られる、純鉄系電磁軟鉄です。
電磁軟鉄（純鉄）の特長
特長
1
すぐれた磁気特性
特長
2
軟らかく成形加工が容易
特長
3
寸法精度がすぐれています
電磁軟鉄（純鉄）の用途

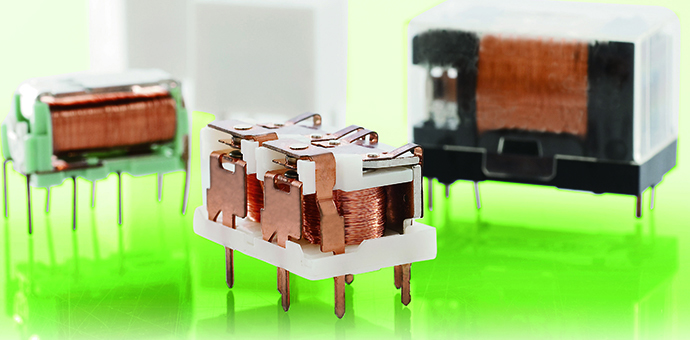

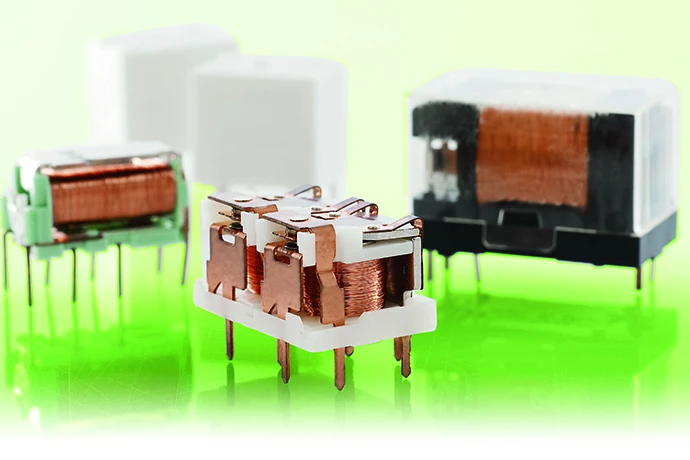

各種モーター部品、磁気シールド材、自転車部品、リレー部品など。
種類・成分・硬さ
| 種類の記号 | 化学成分（％） | ビッカース硬さ （HV） |
||||
|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | ||
| SUY-0 | 0.030以下 | 0.20以下 | 0.50以下 | 0.030以下 | 0.030以下 | 85～140 |
| SUY-1 | ||||||
| SUY-2 | ||||||
| SUY-3 | ||||||
厚さの許容差
単位（mm）
| 厚さ | 幅区分による厚さ許容差 | |||
|---|---|---|---|---|
| 150以下 | 150超え 300以下 |
300超え 600以下 |
600超え | |
| 0.25以上0.50未満 | ±0.025 | ±0.030 | ±0.030 | ±0.040 |
| 0.50以上0.75未満 | ±0.030 | ±0.045 | ±0.045 | ±0.050 |
| 0.75以上1.00未満 | ±0.030 | ±0.045 | ±0.045 | ±0.065 |
| 1.00以上1.25未満 | ±0.040 | ±0.045 | ±0.045 | ±0.065 |
| 1.25以上1.50未満 | ±0.040 | ±0.045 | ±0.045 | ±0.075 |
| 1.50以上1.75未満 | ±0.040 | ±0.050 | ±0.065 | ±0.075 |
| 1.75以上2.00未満 | ±0.040 | ±0.050 | ±0.065 | ±0.090 |
| 2.00以上2.30以下 | ±0.050 | ±0.055 | ±0.065 | ±0.100 |
- 上記許容差以外はご相談ください。
幅の許容差
単位（mm）
| 厚さ | 幅区分による厚さ許容差 | |||
|---|---|---|---|---|
| 125未満 | 125以上 250未満 |
250以上 400未満 |
400以上 900以下 |
|
| 0.25以上0.40未満 | ±0.15 | ±0.2 | ±0.3 | ±0.3 |
| 0.40以上1.50未満 | ±0.2 | ±0.3 | ±0.4 | ±0.4 |
| 1.50以上2.30以下 | ±0.3 | ±0.4 | ±0.5 | ±0.5 |
- 上記許容差以外はご相談ください。
直流磁気特性
| 種類の記号 | 保磁力 （A/m） |
磁束密度（T） | |||||
|---|---|---|---|---|---|---|---|
| 磁界の強さ（A/m） | |||||||
| 100 | 200 | 300 | 500 | 1000 | 4,000 | ||
| SUY-0 | 60以下 | 0.90以上 | 1.15以上 | 1.25以上 | 1.35以上 | 1.45以上 | 1.60以上 |
| SUY-1 | 80以下 | 0.60以上 | 1.10以上 | 1.20以上 | 1.30以上 | 1.45以上 | 1.60以上 |
| SUY-2 | 120以下 | - | - | 1.15以上 | 1.30以上 | 1.45以上 | 1.60以上 |
| SUY-3 | 240以下 | - | - | 1.15以上 | 1.30以上 | 1.45以上 | 1.60以上 |
- 直流磁気特性は、熱処理（磁気焼鈍）した後の値です。
横曲りの許容差
横曲りの定義／横曲りとは、長さ方向に対する左右のわん曲を言います。
単位（mm）
| 幅30以上 40未満 |
任意の位置の長さ2,000につき8以下 |
|---|---|
| 幅40以上 600未満 |
任意の位置の長さ2,000につき4以下 |
| 幅600以上 | 任意の位置の長さ2,000につき2以下 |
- 上記許容差以外はご相談ください。
