ヨドルーフ192ハゼ
屋根30分耐火FP030RF-0504(スーパーフェルトンⅡ等)注1
屋根30分耐火FP030RF-0605(フネンエース)注1
屋根30分耐火FP030RF-0606(ハイエチレンスーパー)注1
屋根30分耐火FP030RF-0096(インシュレーション工法)
注1)屋根30分耐火認定は板厚0.8mm、1.0mmになります。
施工例紹介 CADデータダウンロード 設計価格ダウンロード
<設計価格のご説明>
建物の予算計画・設計積算等に弊社屋根・外壁材を御検討いただく参考資料として、ご利用いただけますよう掲載しております。小口工事、変形屋根・外壁、急勾配屋根、屋根材壁張り、夜間工事等の特殊工事は、別途単価にてお願い致します。
ハゼ折板における様々な技術はそのままに業界最高レベルの山高を実現!
強度
業界最高レベルの山高(192mm)で断面性能を向上!

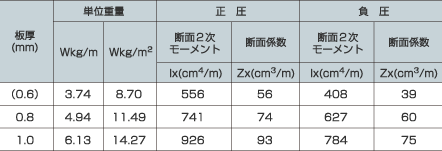

断面性能(参考値)
●断面性能:JIS A 6514曲げ耐力試験に基づいて算出した参考値です。
●勾配:3/100以上
●自然曲率半径:250m以上
※()はインシュレーション工法の下葦時のみのご使用をお願いします。

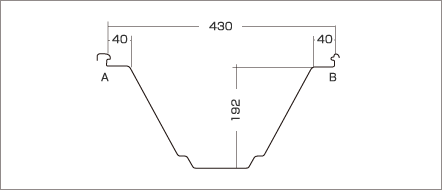

断面形状
(単位:mm)
●成形は進行方向でカタログ形状、葺方向は左から右です。
※SSR2007に準じた接合部の耐力試験において
自由度
各種特殊工法(インシュレーション工法など)に対応可能!
・内部に断熱材をはさんだ二重葦折板にすることで、事務所・校舎・ホールなどの建築物にも採用。
・ボルトレスタイプなので、トラブルの原因となる貫通孔がなく、水密性にすぐれている。
・防音性・防露性にもすぐれた特長を発揮。
・音鳴り低減仕様により、作業室や店舗など、静けさが求められる建築物の屋根にも対応可能。
●断熱性能:熱貫流率3.8W/m2・K(ポリエチレンフォーム 厚4mm裏貼)・熱貫流率0.6W/m2・K(インシュレーション工法 グラスウール100mm)
ハゼタイプの屋根材に使用が多い材料を採用!
原板幅 凡用性の高い762mm
信頼性の高いハゼ折板を採用し、共通の付属部品および施工工具が使用可能!
耐火性
豊富な耐火構造認定!
ガラス繊維(スーパーフェルトンⅡ、ニュー不燃G)裏貼   FP030RF-0504
オレフィン樹脂系フォーム(フネンエース)裏貼   FP030RF-0605
無機質高充填フォーム
(ハイエチレンスーパー)裏貼
  FP030RF-0606
インシュレーション工法   FP030RF-0096
スピーディで確実に葺ける! ボルトレス工法

スピーディに確実に葺けるヨドコウのボルトレス工法。
折板に穴をあけないので水漏れがなく、仕上がりも近代建築にマッチします。
ハゼ締めに威力を発揮する電動ハゼ締機
仕様
寸法仕様表
断熱材(裏貼材)仕様表
※6mmにつきましては受注生産のため納期がかかりますので、ご注意ください。
素材仕様表
許容梁間
単純梁   連続梁(高強度吊子仕様)
(注)上記の許容梁間は、以下の検討を考慮したグラフです。
@ 断面性能による曲げ、たわみの検討 A 動風圧試験による検討 B 接合部耐力による検討(標準タイトフレーム)
インシュレーション工法などその他の接合部材を用いた許容梁間隔については、最寄の営業所にお問い合わせください。多雪地・強風地域でのご使用には設計荷重を十分ご考慮ください。
(注)軒出のはね出し寸法は山高の5倍以内で検討ください。山高の5倍以上の軒出を検討される場合には最寄の営業所にお問い合わせください。
