ヨドルーフ166ハゼ・ヨドルーフ108ハゼ、ヨドルーフ90ハゼ・ヨドルーフ66ハゼ 等
※下記以外のヨドルーフハゼタイプも対応可能です。


山高166mm既設屋根に166mmのハゼタイプ。
(単位:mm)
構造図
(単位:mm)
断面性能(参考値)
●断面性能:断面性能はJISA6514曲げ耐力試験に基づいて算出した参考値です。
●勾 配:3/100以上 ●自然曲率半径:250m以上
※( )はインシュレーション工法の下葺時のみのご使用をお願いします。

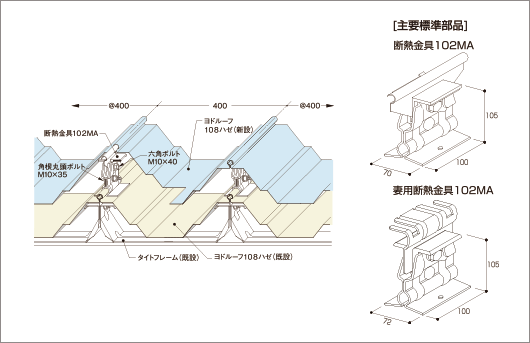

山高108mm既設屋根に108mmのハゼタイプ。
(単位:mm)
構造図
(単位:mm)
断面性能(参考値)
●断面性能:断面性能はJISA6514曲げ耐力試験に基づいて算出した参考値です。
●勾 配:3/100以上 ●自然曲率半径:200m以上
※( )は営業所へお問い合わせください。

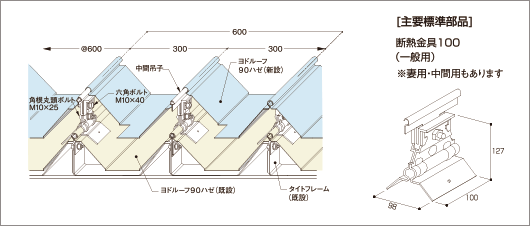

山高90mm既設屋根に90mmのハゼタイプ。
(単位:mm)
構造図
(単位:mm)
断面性能(参考値)
●断面性能:断面性能はJISA6514曲げ耐力試験に基づいて算出した参考値です。
●勾 配:3/100以上 ●自然曲率半径:150m以上

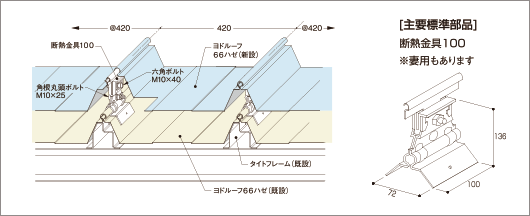

山高66mm既設屋根に66mmのハゼタイプ。
(単位:mm)
構造図
(単位:mm)
断面性能(参考値)
●勾 配:3/100以上
●自然曲率半径:100m以上(100m以下の場合はアーチ成型となります。)
●断面性能:断面性能はJISA6514曲げ耐力試験に基づいて算出した参考値です。
※働き幅については別途問い合わせ願います。
※( )は営業所へお問い合わせください。
※標準部品は納期に時間がかかる場合もあります。詳しくは最寄りの営業所までお問い合わせください。

ヨドルーフ108ハゼ・ヨドルーフ150・ヨドルーフ88・ヨドルーフ66

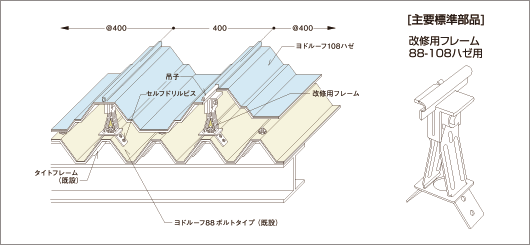

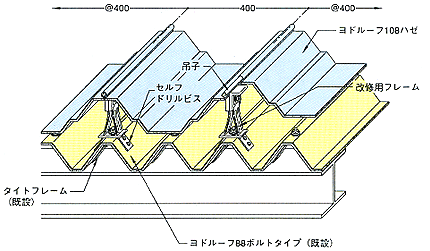

ボルトの山高88mm折板屋根を108ハゼで改修。
(単位:mm)
構造図
(単位:mm)
断面性能(参考値)
●断面性能:断面性能はJISA6514曲げ耐力試験に基づいて算出した参考値です。
●勾 配:3/100以上 ●自然曲率半径:200m以上
※( )は営業所へお問い合わせください。

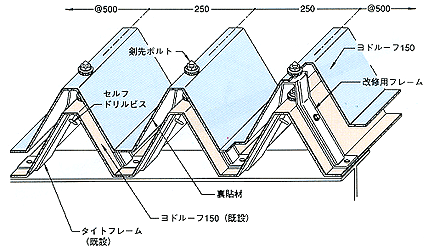

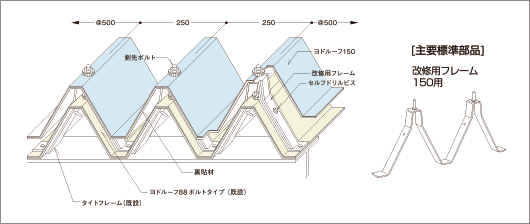

山高150mm既設屋根に150mmのボルトタイプ。
(単位:mm)
構造図
(単位:mm)
断面性能(参考値)
●断面性能:JISA6514曲げ耐力試験をしたものです。
●勾 配:3/100以上  ●自然曲率半径:200m以上

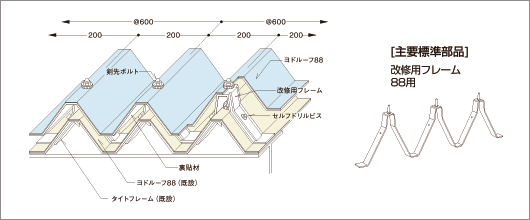

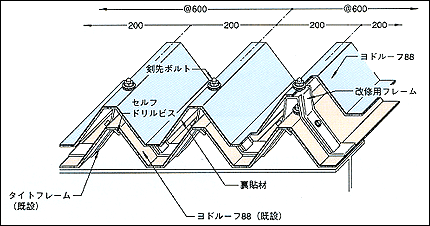

山高88mmの既設屋根に88mmのボルトタイプ。
(単位:mm)
構造図
(単位:mm)
断面性能(参考値)
●断面性能:断面性能はJISA6514曲げ耐力試験をしたものです。
●勾 配:3/100以上 ●自然曲率半径:150m以上

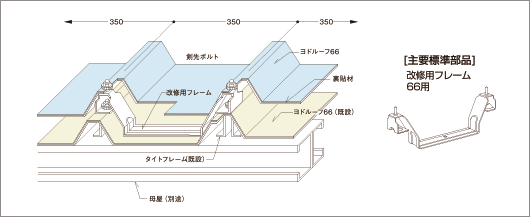

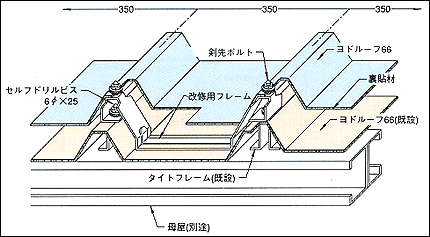

山高66mmの既設屋根に66mmのボルトタイプ。
(単位:mm)
構造図
(単位:mm)
断面性能(参考値)
●断面性能:断面性能はJISA6514曲げ耐力試験をしたものです。
●勾 配:3/100以上 ●自然曲率半径:100m以上
※ヨドルーフ以外の屋根の改修の場合は、最寄りの営業所までご相談ください。
