ショールーム > 金属屋根.壁材 > 製品紹介 > ヨドルーフ166ハゼ
製品紹介 一覧に戻る
単体製品紹介
主要標準部品
納め図
インシュレーション工法
断熱システム工法
R曲げ工法
採光工法
折板屋根の改修
断熱材参考資料

屋根30分耐火FP030RF-0504(スーパーフェルトンⅡ等)注1
屋根30分耐火FP030RF-0605(フネンエース等)注1
屋根30分耐火FP030RF-0606(ハイエチレンスーパー)注1
注1)屋根30分耐火認定は板厚0.8mm、1.0mmになります。
施工例紹介 CADデータダウンロード 設計価格ダウンロード
<設計価格のご説明>
建物の予算計画・設計積算等に弊社屋根・外壁材を御検討いただく参考資料として、ご利用いただけますよう掲載しております。小口工事、変形屋根・外壁、急勾配屋根、屋根材壁張り、夜間工事等の特殊工事は、別途単価にてお願い致します。
一層の経済性・施工性を考慮したハゼ締め折板
働き幅500mmのハゼ折板では最強の性能です。
中型〜大型建造物まで広い範囲に適用される、トータルコストの安価な折板です。
施工性にすぐれ工期短縮をはかれる折板構造です。
特殊工法のR型成型やアーチ工法(65mR以上)も可能です。
※アーチ成型品は別途問い合わせ願います。


断面形状
(単位:mm)
●成形は進行方向でカタログ形状、葺方向は左から右です。

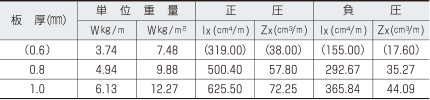

断面性能(参考値)
・断面性能:断面性能はJIS A 6514曲げ耐力試験に基づいて算出した参考値です。
・勾配:3/100以上
・自然曲率半径:250m以上
※()はインシュレーション工法の下葺時のみのご使用をお願いします。

許容梁間
単純梁   連続梁(標準吊子仕様)

連続梁(高強度吊子仕様)
(注)上記の許容梁間は、以下の検討を考慮したグラフです。
@ 断面性能による曲げ、たわみの検討 A 動風圧試験による検討 B 接合部耐力による検討(標準タイトフレーム)
インシュレーション工法などその他の接合部材を用いた許容梁間隔については、最寄の営業所にお問い合わせください。多雪地・強風地域でのご使用には設計荷重を十分ご考慮ください。
(注)軒出のはね出し寸法は山高の5倍以内で検討ください。山高の5倍以上の軒出を検討される場合には最寄の営業所にお問い合わせください。
