YODOKO　ヨドルーフ157セキュア

ショールーム　>　金属屋根.壁材　>　製品紹介　>　ヨドルーフ157セキュア

単体製品紹介

屋根30分耐火FP030RF-2011(無機質系ガラス繊維シート)
屋根30分耐火FP030RF-2017(1)～(4) ※
※裏貼材有無の組み合わせで認定番号末尾の枝番が変わります。

「かしめ」と「篏合」で強風地域でも安心の折板屋根誕生！

屋根材同士の接続は実績あるヨドコウの丸ハゼ形状でかしめて固定。
タイトフレームに取り付けた固定金具には、独自のリボン型形状を採用。
幅広の形状で屋根材をしっかりと篏合させて固定。
ダブルの固定で強風地域や大型建築物でも安心して使用できる折板屋根です。

●	スタイリッシュで美しいデザイン


●	強風地域でも安心の耐風圧強度


●	梁間隔の広い大型建築物にも最適
	※弊社にて強度計算も可能です。最寄の営業所にお問合せください。

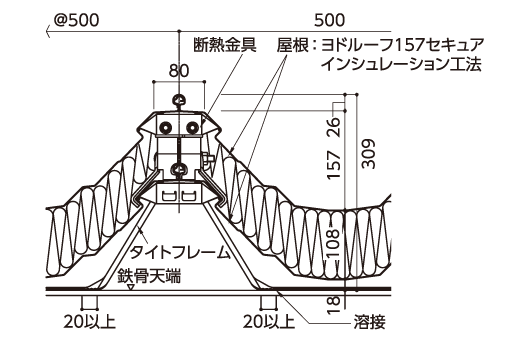

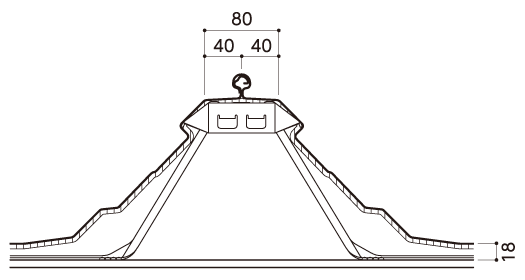

■篏合断面図

（単位：mm）

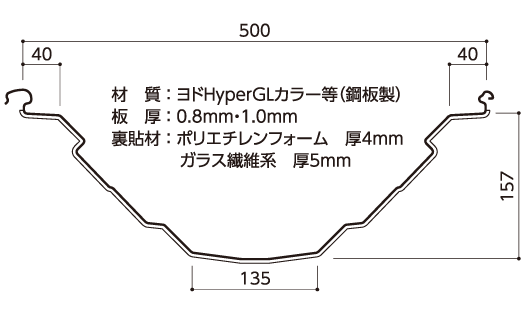

■ルーフ本体

（単位：mm）

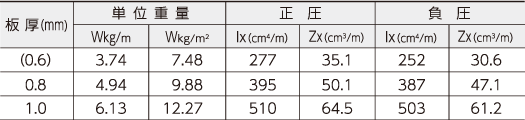

■断面性能(参考値)

・断面性能：JISA6514曲げ耐力試験に基づいて算出した参考値です。
・勾配：3／100以上　
・自然曲率半径：お問合せお願いします。
※勾配については最寄りの営業所にお問合せください。

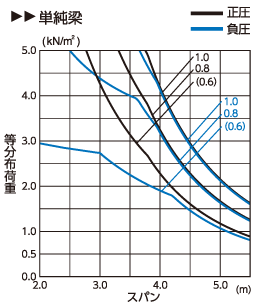

■許容梁間



（注）上記の許容梁間は、以下の検討を考慮したグラフです。 ① 断面性能による曲げ、たわみの検討　② 動風圧試験による検討　③ 接合部耐力による検討（標準タイトフレーム）多雪地域・強風地域でのご使用には設計荷重を十分ご考慮ください。（注）軒出のはね出し寸法は山高の5倍以内で検討ください。山高の5倍以上の軒出を検討される場合には最寄の営業所にお問い合わせください。

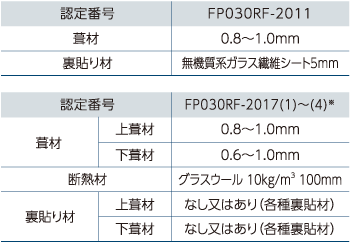

■屋根30分耐火構造

※裏貼材有無の組み合わせで認定番号末尾の枝番が変わります。
