標準納め図(厚さ25mm)(単位:mm)
横張 土台部

横張 入隅部(見切縁)

横張 入隅部(シーリング)

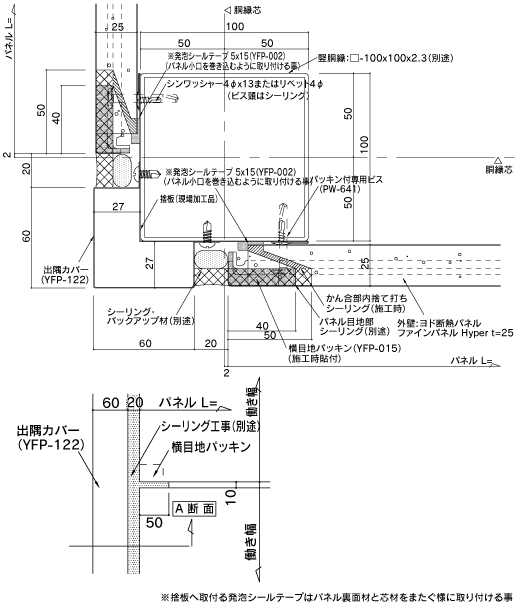

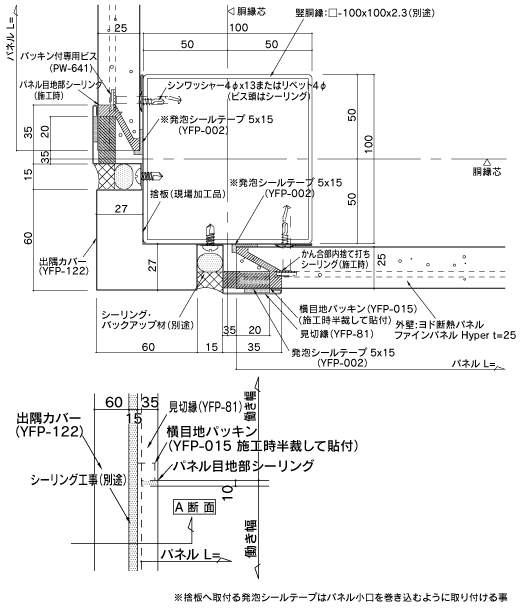

横張 出隅部(見切縁)

横張 出隅部(シーリング)

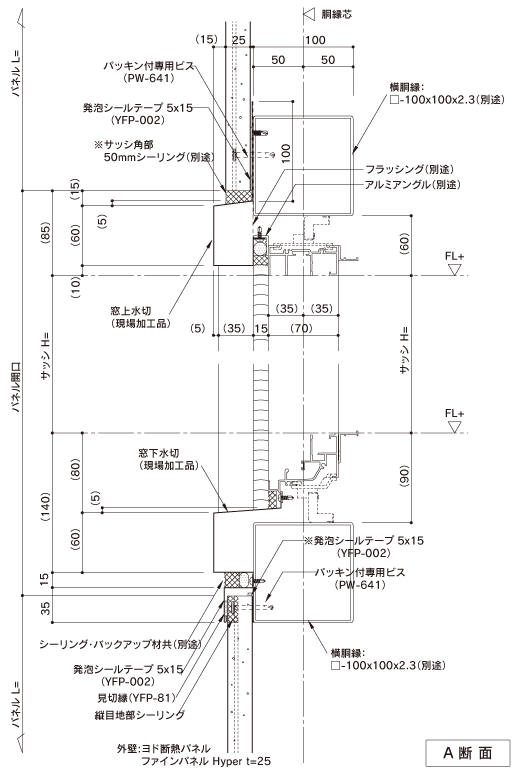

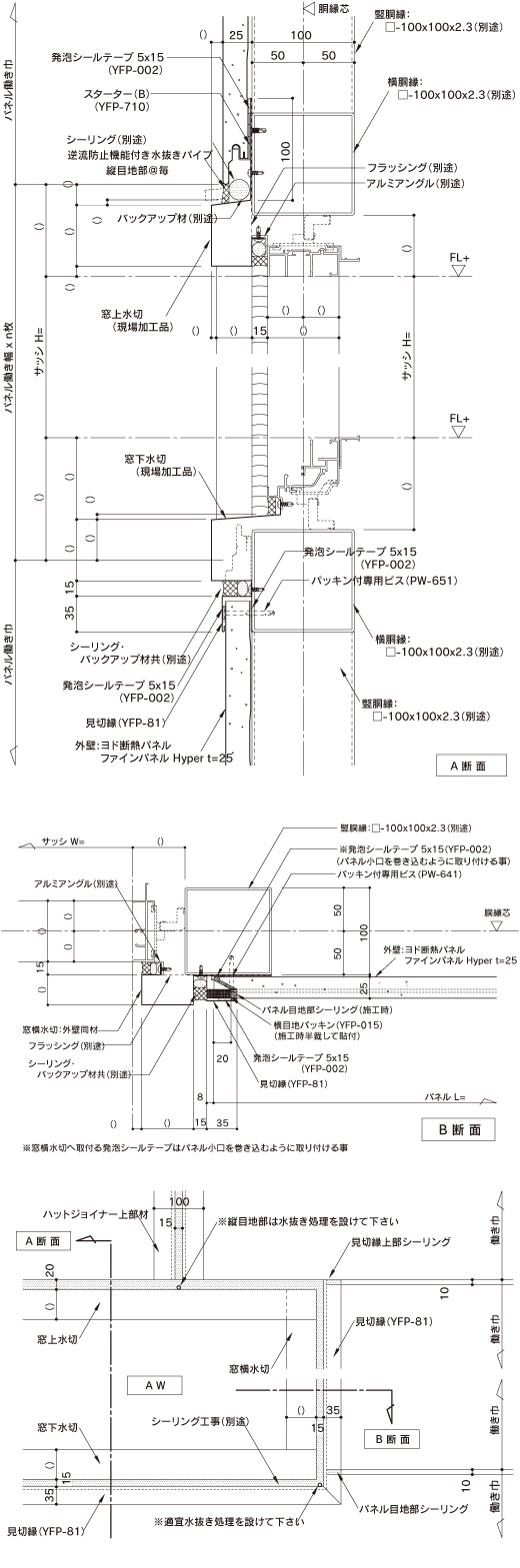

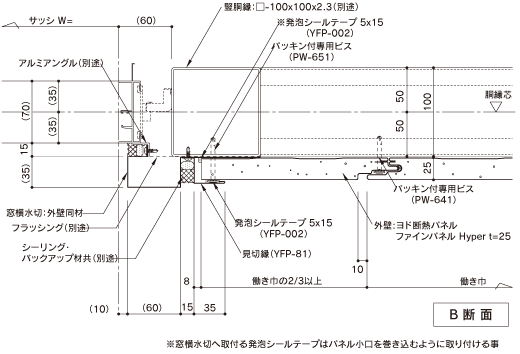

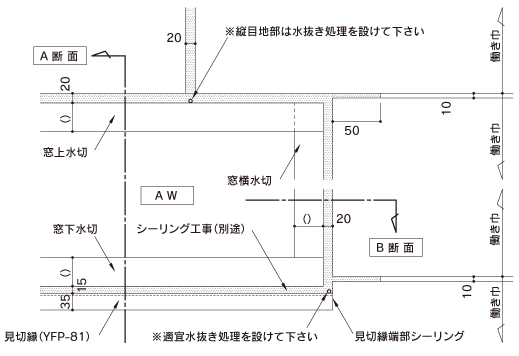

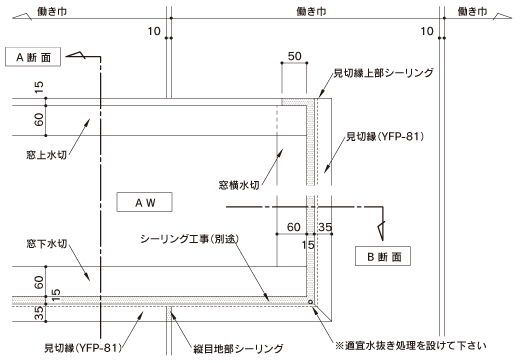

横張 サッシ部(見切縁)

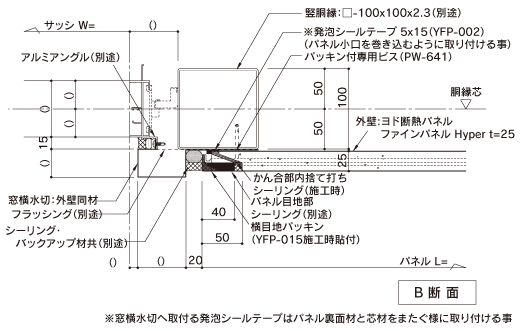

横張 サッシ部(シーリング)

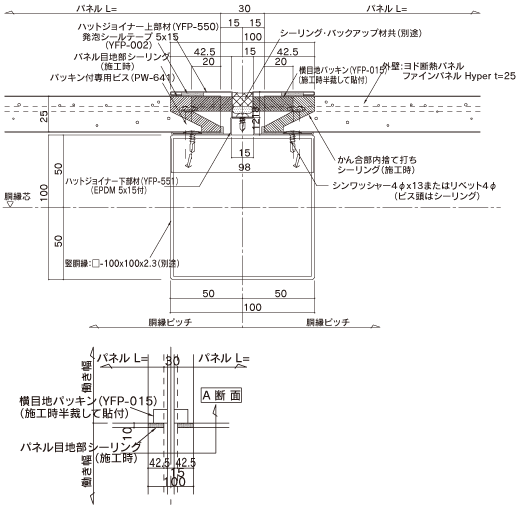

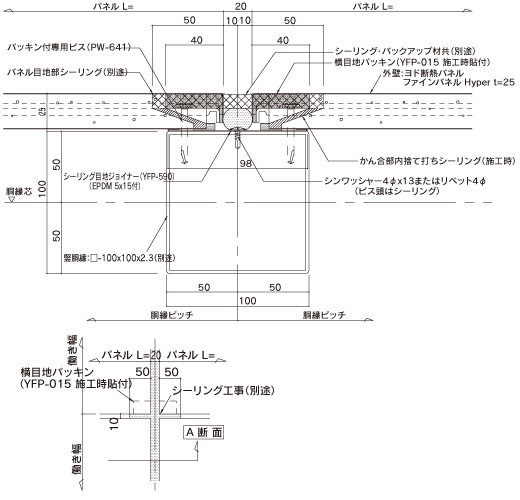

横張 縦目地部(ハットジョイナー)

横張 縦目地部(シーリング)

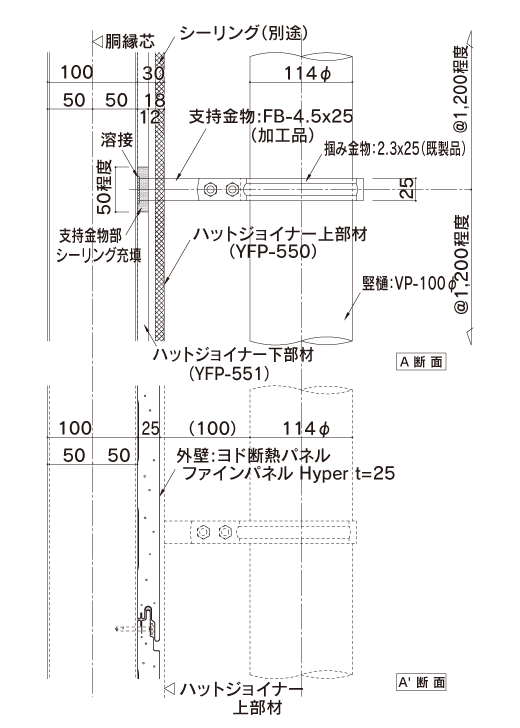

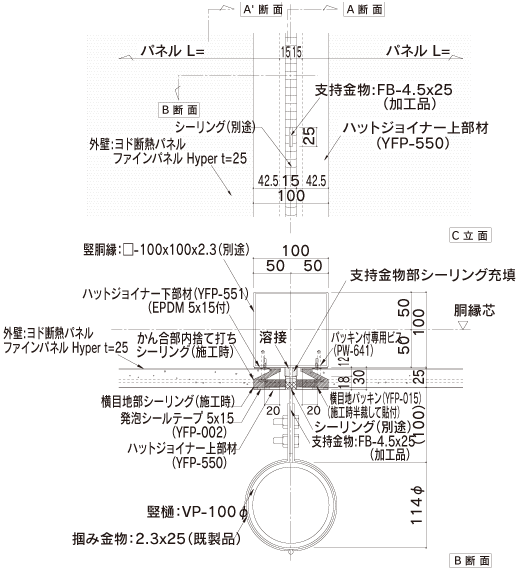

横張 竪樋支持部(ハットジョイナー)

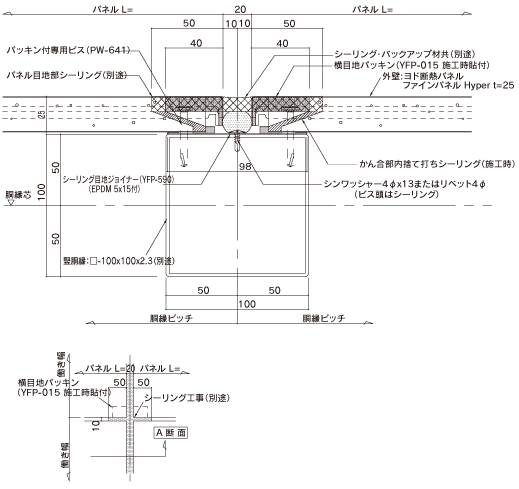

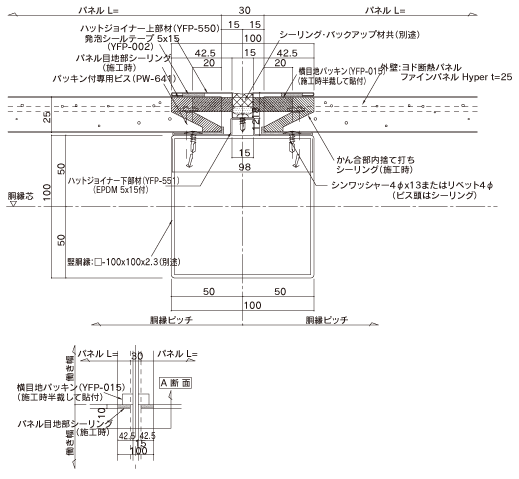

横張 縦目地部(ハットジョイナー)

横張 縦目地部(シーリング)

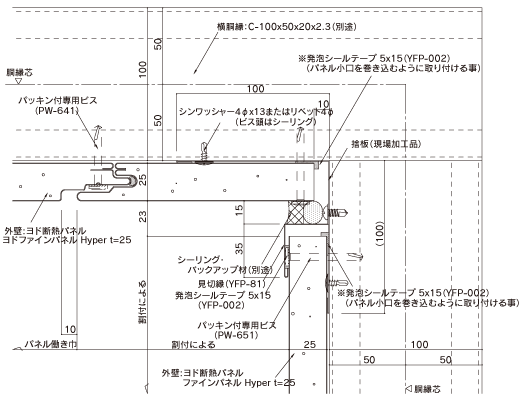

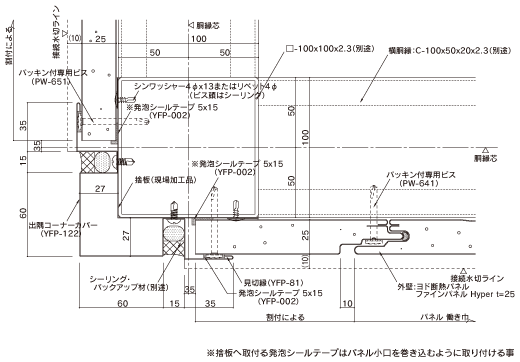

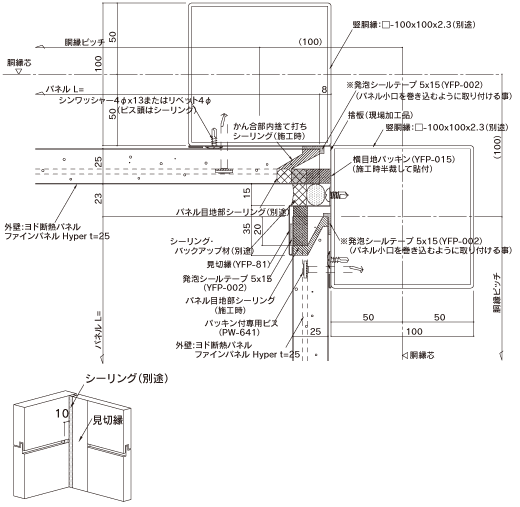

縦張 出隅部

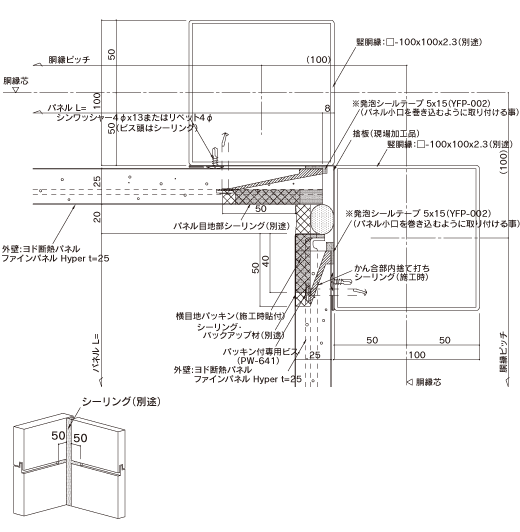

縦張 入隅部

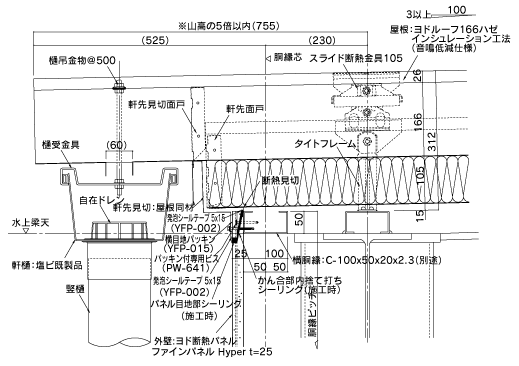

縦張 軒先部

縦張 サッシ部



- ※本納り図は厚み25mmタイプです。
- ※( )寸法は設計による。
- ※役物の重ねにはシーリングを施して止水処理をしてください。
