ショールーム　>　金属屋根.壁材　>　製品紹介　>　ヨドスパン
製品紹介 一覧に戻る
単体製品紹介
主要標準部品

高級GLカラー鋼板製スパンドレル（国土交通大臣認定不燃材料 NM-8697）
施工例紹介 CADデータダウンロード 設計価格ダウンロード
＜設計価格のご説明＞
建物の予算計画・設計積算等に弊社屋根・外壁材を御検討いただく参考資料として、ご利用いただけますよう掲載しております。小口工事、変形屋根・外壁、急勾配屋根、屋根材壁張り、夜間工事等の特殊工事は、別途単価にてお願い致します。
ガリバリウム鋼板を母材に、最高級樹脂塗料を表面に2回、裏面1回完全焼付塗装。
アルミやステンレスに比較して数多くのすぐれた特性を持ちながらローコストで仕上がります。

■強度性能

試験条件
● 試験方法　耐風圧試験（ヨドコウ建材試験センター）
● 胴縁間隔　＠606、910mm共通
● 試験体板厚　0.5mm
● 取付けビス　4φ×25mm（なべ頭ビス）
注意事項
● 胴縁の出入りは±2.5mm以内にして下さい。
胴縁の出入りが5mmを越える場合そのままスパンを張るとべこついたり、表示の強度がでない恐れがあります。
● スパンの取付けビスは、なべ頭タイプを御使用下さい。
他のビスを使用した場合、表面にビス跡がついたり、表示の強度がでない恐れがあります。
● スパンは各種類の働き幅に合わせて上、下端をビス止めして下さい。割付け寸法がずれると外観が扇状になったり、表示の強度がでない恐れがあります。
● 許容荷重以外の仕様については最寄りの営業所にご相談下さい。

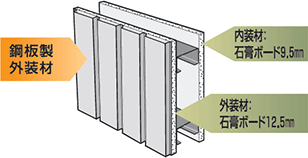

防火構造（ヨドコウ方式）
ヨドスパン（Ｆ･Ｍ･Ｗ型）PC030NE-0005
ヨドスパン（１Ｋ型，２００Ｒ）PC030NE-0014
（910mm以下鉄骨造のみ）

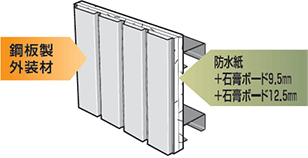

防火構造（告示仕様）
ヨドスパン（鋼板製）建設省告示第１３５９号
（下地ピッチ規定なし 構造：木造、鉄骨造）

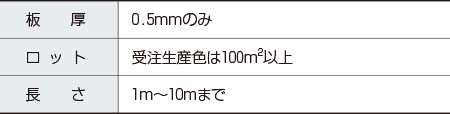

■ヨドスパン仕様
■標準色　ヨドHyperGLカラー スーパーバリア壁
標準色
■標準色　ヨドHyperGLカラー 萠〈きざし〉
標準色
■受注生産色　カラーガルバリウム鋼板
標準色
100m2以上から受注生産色対応可能です。
※こちら以外のカラー対応も可能です。詳しくは最寄の営業所までお問い合わせください。
※商品の色は、実物とは多少異なる場合がありますのでご了承ください。

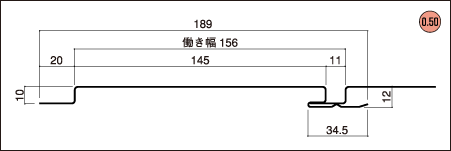

■1F型　働き幅156mm
（単位：mm）
●素材の美しさがそのまま仕上がりの美しさにつながるシックなタイプです。
■2F型　働き幅116mm
（単位：mm）
●素材の美しさがそのまま仕上がりの美しさにつながるシックなタイプです。

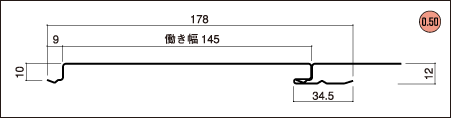

■1F型目地ナシ　働き幅145mm
（単位：mm）
●広告塔など文字書き性能を高めたタイプです。

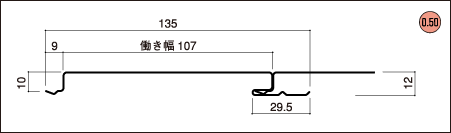

■2F型目地ナシ　働き幅107mm
（単位：mm）
●広告塔など文字書き性能を高めたタイプです。

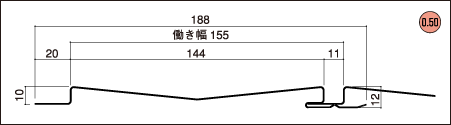

■1M型　働き幅155mm
（単位：mm）
●こころよい凸凹のリズムが生きる堅牢タイプです。

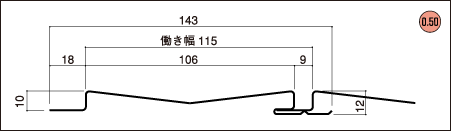

■2M型　働き幅115mm
（単位：mm）
●こころよい凸凹のリズムが生きる堅牢タイプです。

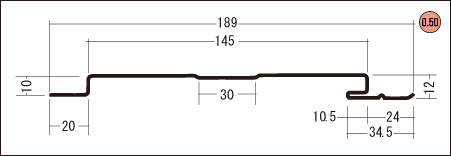

■1W型　働き幅156mm
（単位：mm）
●センターにラインをつけたエコノミータイプです。

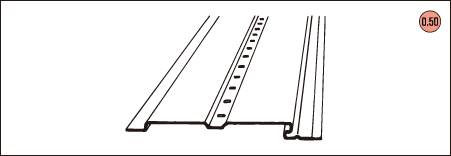

■1W-P型
（単位：mm）
●センターにパンチ穴を装飾的にデザインしたタイプです。

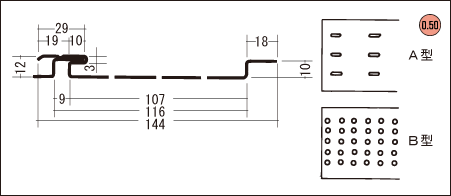

■QR-2F型　（ヨド吸音スパン・レギュラー） 働き幅116mm
（単位：mm）
●音のはねかえりを防いだ内装専用タイプです。
■QS-2F型 （ヨド吸音スパン・スーパー） 働き幅116mm
（単位：mm）
●レギュラー型にグラスウール（10mm）をはりつけた強力吸音タイプです。
■DS-1F型　（ヨド断熱スパン・スーパー）
（単位：mm）
●裏面にグラスウール（10mm）をはりつけた断熱タイプです。冷暖房効果を高めるユニークな壁、天井材。外装はもちろん内装としても最適です。
■DS-2F型　（ヨド断熱スパン・スーパー） 働き幅116mm
（単位：mm）
●裏面にグラスウール（10mm）をはりつけた断熱タイプです。冷暖房効果を高めるユニークな壁、天井材。外装はもちろん内装としても最適です。

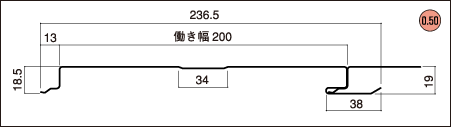

■3W型目地ナシ　働き幅200mm
（単位：mm）

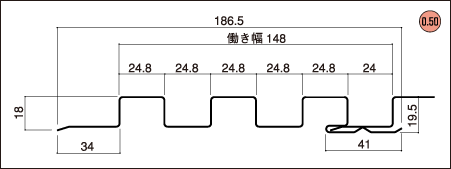

■1K型　働き幅148mm
（単位：mm）
●鋭い角波が現代的感覚によりマッチするタイプです。
