山高166mm既設屋根に166mmのハゼタイプ。
（単位：mm）
|
■構造図 （単位：mm） |
 |

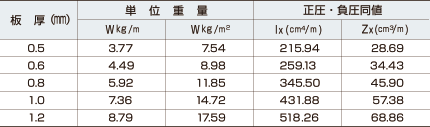

| ■断面性能（参考値） |
●断面性能：断面性能はJISA6514曲げ耐力試験に基づいて算出した参考値です。
●勾 配：3/100以上 ●自然曲率半径：250m以上
※（ ）はインシュレーション工法の下葺時のみのご使用をお願いします。 |
|
山高108mm既設屋根に108mmのハゼタイプ。
（単位：mm）
|
■構造図 （単位：mm） |
 |

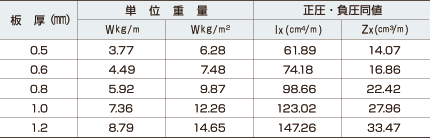

| ■断面性能（参考値） |
●断面性能：断面性能はJISA6514曲げ耐力試験に基づいて算出した参考値です。
●勾 配：3/100以上 ●自然曲率半径：200m以上
※（ ）は営業所へお問い合わせください。 |
|
山高90mm既設屋根に90mmのハゼタイプ。
（単位：mm）
|
■構造図 （単位：mm） |
 |
| ■断面性能（参考値） |
●断面性能：断面性能はJISA6514曲げ耐力試験に基づいて算出した参考値です。
●勾 配：3/100以上 ●自然曲率半径：150m以上 |
|
山高66mm既設屋根に66mmのハゼタイプ。
（単位：mm）
|
■構造図 （単位：mm） |
 |
| ■断面性能（参考値） |
●勾 配：3/100以上
●自然曲率半径：100m以上（100m以下の場合はアーチ成型となります。）
●断面性能：断面性能はJISA6514曲げ耐力試験に基づいて算出した参考値です。
※働き幅については別途問い合わせ願います。
※（ ）は営業所へお問い合わせください。 |
※標準部品は納期に時間がかかる場合もあります。詳しくは最寄りの営業所までお問い合わせください。
 |
 |
|
 |
| ヨドルーフ108ハゼ・ヨドルーフ150・ヨドルーフ88・ヨドルーフ66 |
|
ボルトの山高88mm折板屋根を108ハゼで改修。
（単位：mm）
|
■構造図 （単位：mm） |
 |
| ■断面性能（参考値） |
●断面性能：断面性能はJISA6514曲げ耐力試験に基づいて算出した参考値です。
●勾 配：3/100以上 ●自然曲率半径：200m以上
※（ ）は営業所へお問い合わせください。 |
|
山高150mm既設屋根に150mmのボルトタイプ。
（単位：mm）
|
■構造図 （単位：mm） |
 |
| ■断面性能（参考値） |
●断面性能：JISA6514曲げ耐力試験をしたものです。
●勾 配：3/100以上 ●自然曲率半径：200m以上 |
|
山高88mmの既設屋根に88mmのボルトタイプ。
（単位：mm）
|
■構造図 （単位：mm） |
 |
| ■断面性能（参考値） |
●断面性能：断面性能はJISA6514曲げ耐力試験をしたものです。
●勾 配：3/100以上 ●自然曲率半径：150m以上 |
|
山高66mmの既設屋根に66mmのボルトタイプ。
（単位：mm）
|
■構造図 （単位：mm） |
 |
| ■断面性能（参考値） |
●断面性能：断面性能はJISA6514曲げ耐力試験をしたものです。
●勾 配：3/100以上 ●自然曲率半径：100m以上 |
※ヨドルーフ以外の屋根の改修の場合は、最寄りの営業所までご相談ください。
|
