ヨド耐火パネル グランウォールHyper

2枚の鋼板で、ロックウールをサンドイッチした内外装一体のパネル仕様。外装材単体での耐火認定を取得しました。

標準色

〈表面色〉
遮熱バリアHyperGL カラー

「標準色」
エクルホワイトA
(A801SE)

「標準色」
クリームA
(A401SE)

「標準色」
サンドグレーA
(A201SE)

「標準色」
グレースシルバーA
(A203SE)

「準標準色」
ブラックシルバーA
(A901SE)

「準標準色」
メタグリーンA
(A101SE)

〈裏面色〉
ヨドカラーGL 抗菌仕様

アイボリーホワイト
(R1800E)

  • ※商品の色は、印刷の特性上、実物とは多少異なる場合がありますのでご了承ください。
  • ※準標準色は受注後2〜3ヶ月納期がかかります。詳しくは最寄の営業所までお問い合わせください。

広範囲の設計に対応する製品群

■規格寸法

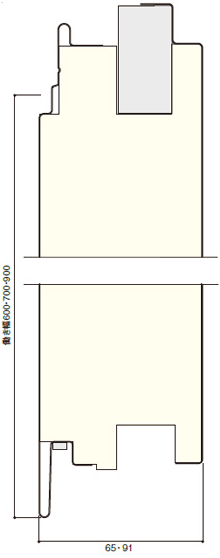

■かん合断面図

■芯材

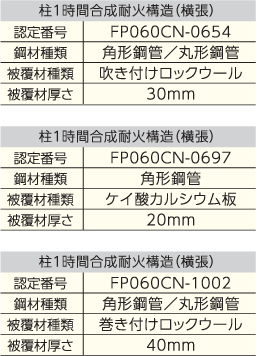

■耐火仕様

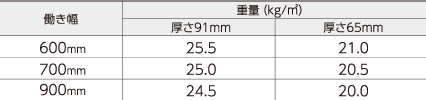

■重量

  • ●パネル表・裏面材共板厚0.5mm
  • ●長さは2m〜9mまで設計寸法に切断します。
  • ●端部処理につきましては、曲げ加工有りが標準です。
    2m以下は別途費用がかかりますので、ご相談ください。
  • ※300m2以下は最寄りの営業所へご相談ください。

ヨド耐火パネルグランドウォールHyper7つの特長

1.耐火性能

芯材のロックウールは、耐火性に優れた断熱材です。

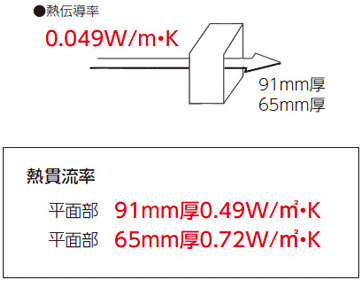

2.断熱性能

ヨドコウ独自のかん合構造は、ジョイント部分からの熱の流出入を防ぎ、断熱性を高めます。

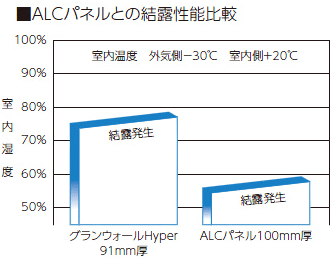

3.結露性能

優れた断熱性により、外気が室内に与える影響を最小限に止め、結露を防ぐ高い性能を発揮します。

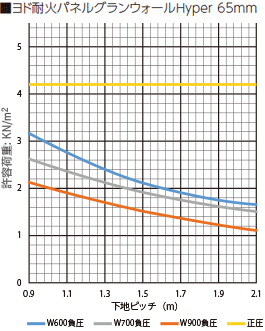

4.耐風圧性能

剛性に優れ、強い風圧力に耐えます。

  • 注1)上記許容荷重は、C-100×50×20×2.3にパッキン付き専用ビス使用時
  • 注2)パネル強度は圧力箱を用いた耐風圧試験による社内実験値(パネル・下地・ビスの複合評価)
  • 注3)正圧強度は各働き幅・下地ピッチ共通
  • 注4)上記許容荷重グラフで強度が足りない場合は、最寄の営業所までご連絡ください。

5.水密性能

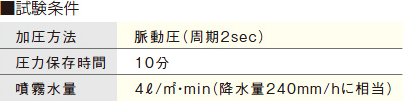

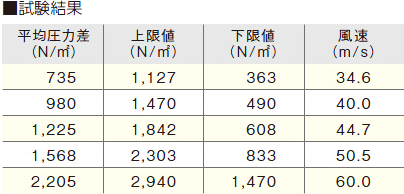

ヨドコウ独自のかん合構造は、ジョイント部分の水密性を高め、漏水の恐れもありません。JIS A 1414に基づくテストにより、その優れた防水効果が実証されています。

上記平均圧力差(〜2,205N/m2) において、室内への漏水は認められなかった。

6.耐震性能

建設省通達昭56住指発第96号 構造計算関係の原則に基づき、(財)日本建築総合試験所で層間変形追従性能試験を行い安全を確かめた結果、層間変形角R=1/60radまで静的及び動的な強制変形に対して異状は認められませんでした。よって層間変形角を1/120まで緩和できます。

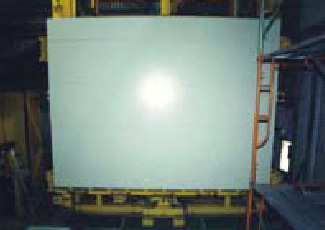

層間変形追従試験

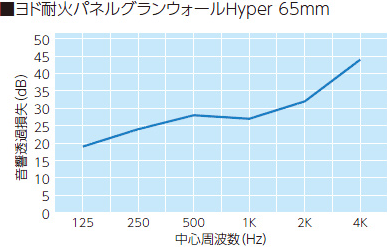

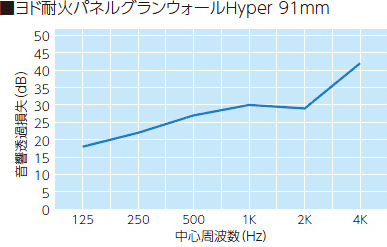

7.遮音性能

JIS A 1416「実験室における音響透過損失測定方法」により、(一財)建材試験センター中央試験所で実施された音響透過損失試験において、その優れた遮音効果が実証されています。
