屋根30分耐火FP030RF-1763-2(1)(硬質木片セメント板18㎜以上)


＜設計価格のご説明＞建物の予算計画・設計積算等に弊社屋根・外壁材を御検討いただく参考資料として、ご利用いただけますよう掲載しております。小口工事、変形屋根・外壁、急勾配屋根、屋根材壁張り、夜間工事等の特殊工事は、別途単価にてお願い致します。

意匠性に優れた縦リブ形状
●	独自の縦リブ形状意匠が熱伸縮等のひずみを緩和します。

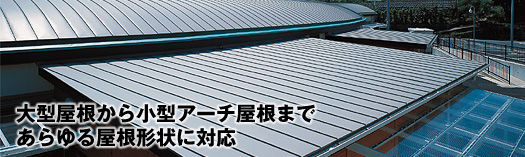

半径5mアーチ以上対応
●	ストレ－ト屋根はもちろん、半径５mの小アーチまで対応します。

防水パッキンで優れた水密性を発揮

スピーディな施工で納期短縮

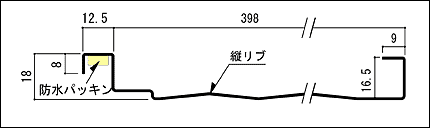

■本体形状

（単位：mm）

※本体に裏貼り材を貼り付けることはできません。

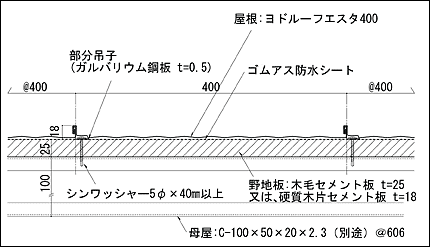

■かん合断面図

（単位：mm）

■施工手順〔本体ハゼ納め〕

	●小ハゼ側に部分吊子を引掛けて母屋にシンワッシャー5φ×40mm以上で留めます。 ●小ハゼに大ハゼを被せます。
	●1番締め機で軒先より　500mm程度締めた後、1番シーマで締めていきます。
	●2番締め機で軒先より　500mm程度締めた後、2番シーマで締めていきます。

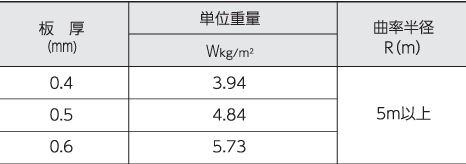

■本体重量・曲率半径

●屋根勾配：5/100以上

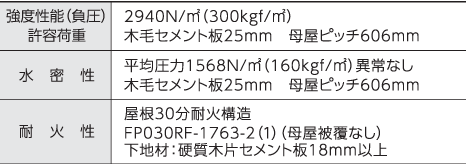

■性能試験

（注）積雪地域については、軒先にヒーターを入れるなどの地域に合った納めを検討してください。
