標準納め図
（単位：mm）
ヨドルーフ150・88・66納め

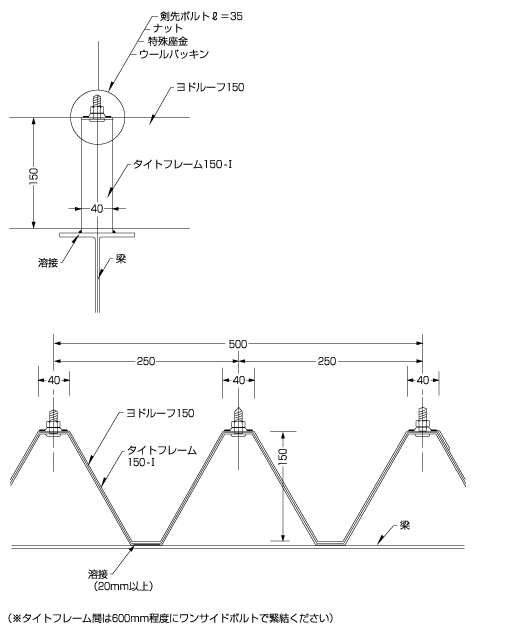

タイトフレーム150-1納め
タイトフレーム88-1納め

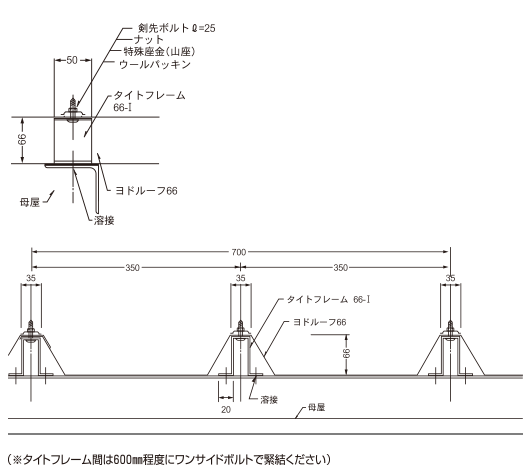

タイトフレーム66-1納め
ヨドルーフ150（88・66）各部取合納め

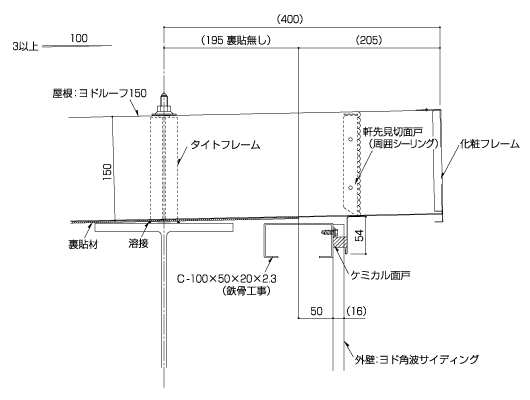

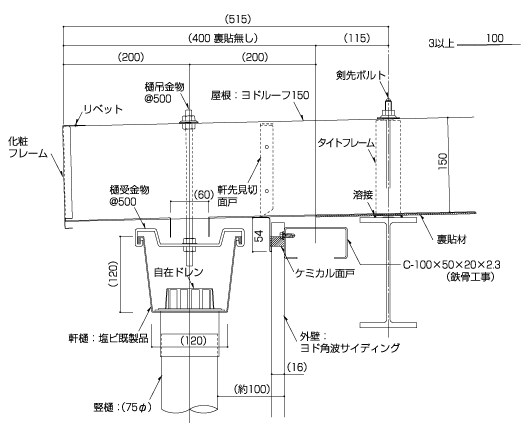

軒先

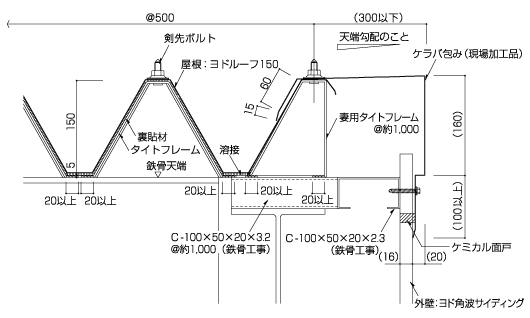

ケラバ

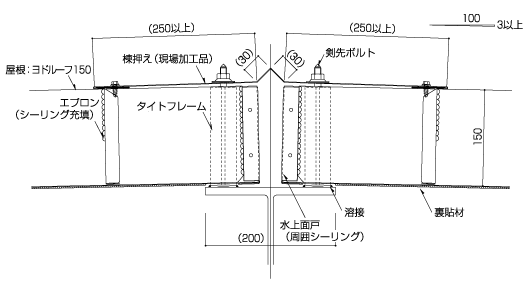

棟
水上
※溶接寸法については官公庁物件等の場合には事前に監督官の了承を得てください。

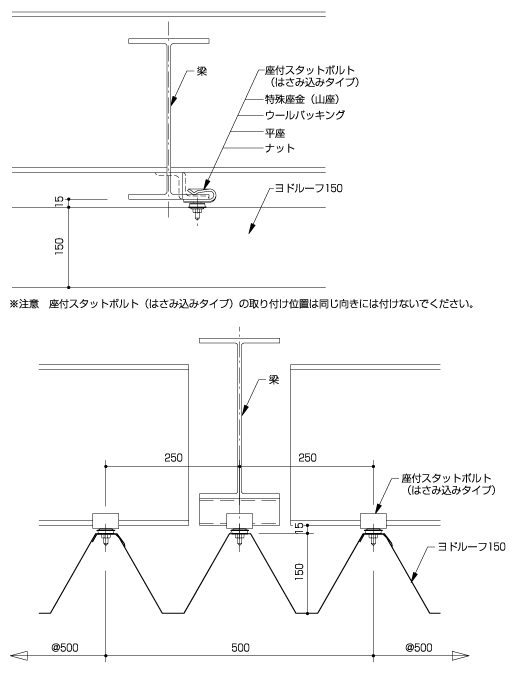

ヨドルーフ吊工法

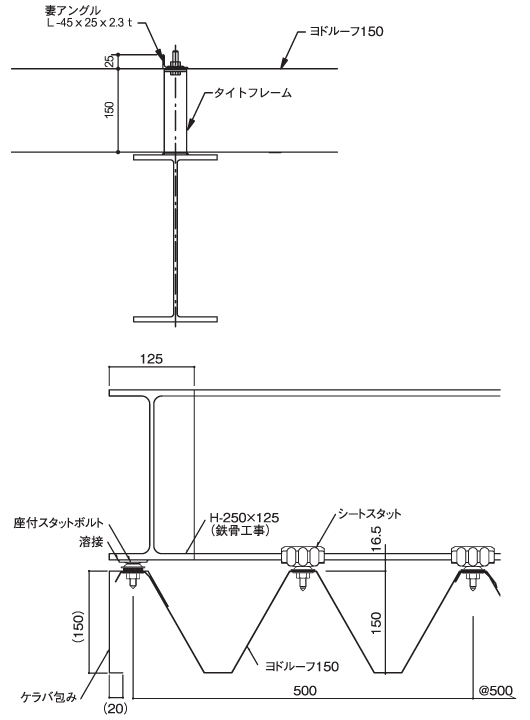

ケラバ納め
ヨドルーフ吊工法納め
水上

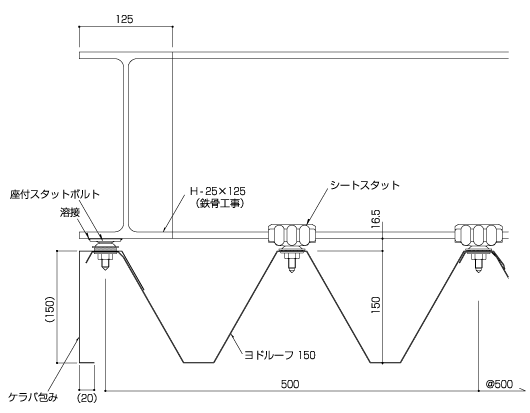

ケラバ

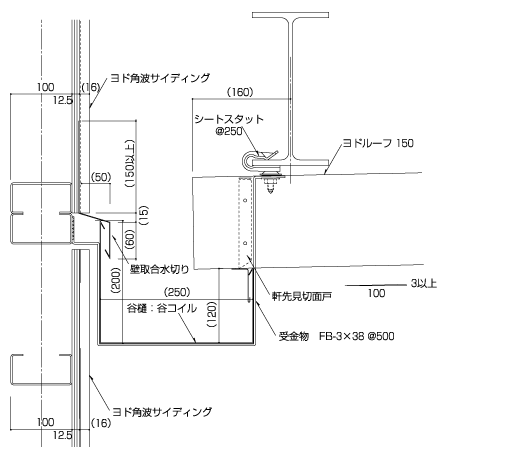

軒先
