主要標準部品
標準納め図
各種性能



標準部品図
(単位:mm)
横葺350・横葺290 ヨドルーフ横葺本体・吊子

標準長さは4,500です。

横葺350・横葺290 一段捨板継ぎ手セット

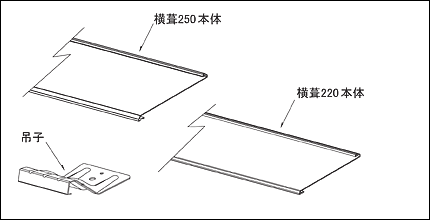

横葺250・横葺220 ヨドルーフ横葺本体・吊子

標準長さは4,500です。

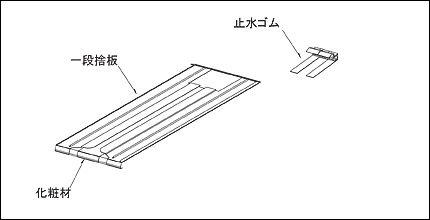

横葺250・横葺220 一段捨板継ぎ手セット


横横葺250カバーレス・横葺220カバーレス ヨドルーフ横葺本体・吊子

標準長さは4,500です。

横横葺250カバーレス・横葺220カバーレス ヨドルーフ横葺本体・吊子

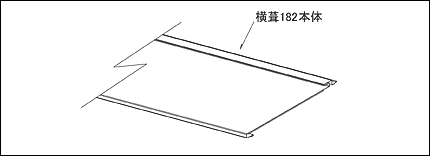

横葺182E ヨドルーフ横葺本体・吊子

定尺長さは3,030です。

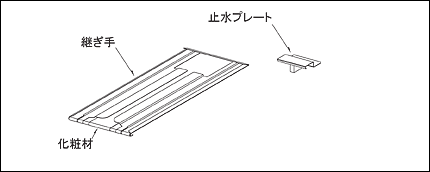

横葺182E 一段捨板継ぎ手セット

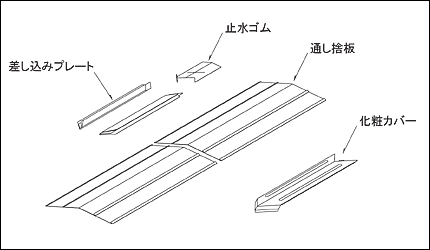

下り棟通し捨板継手セット

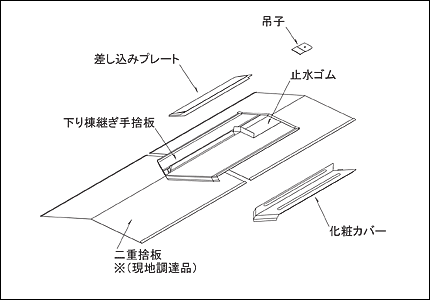

下り棟二重通し捨板継手セット

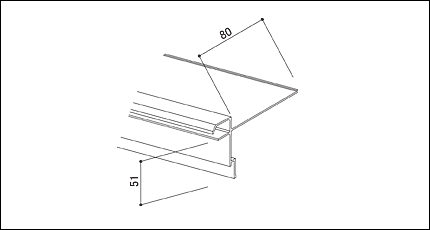

直打ち用軒先唐草

板厚=1.5
材質:アルミ押出し型材、長さ4,900、色:ブロンズ、シルバー

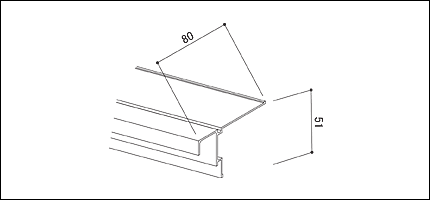

けらば唐草(全機種共通)

板厚=1.5
材質:アルミ押出し型材、長さ4,900、色:ブロンズ、シルバー
R加工は5mR以上対応可能です。

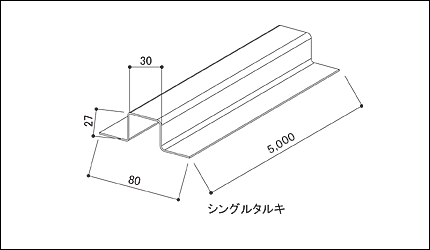

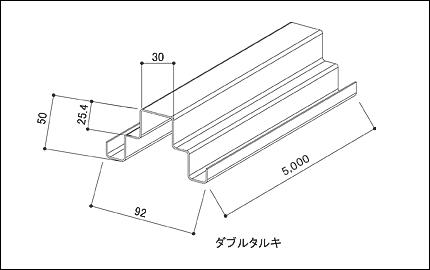

金具タルキ



板厚=1.2,1.6
材質:ガルバリウム鋼板、長さ:5,000、R加工は1〜7mRまで対応可能です。(シングルタルキのみ)
※ジョイント金具もオプションであります。

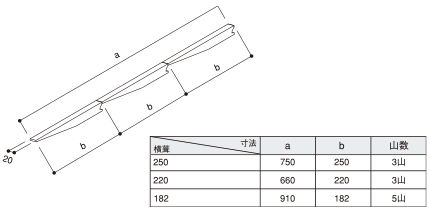

ケミカル面戸

材質:ポリエチレンフォーム

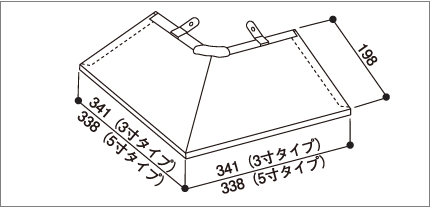

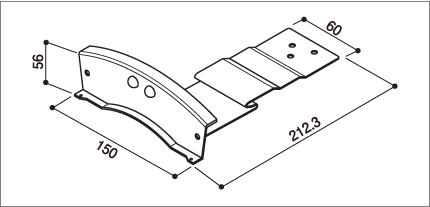

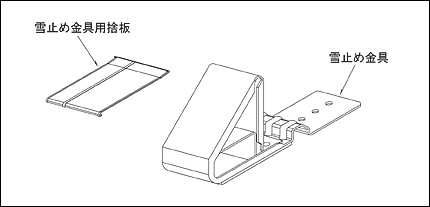

雪止め金具セット

材質: 溶融亜鉛めっき鋼板 厚さ 3.0
ステンレス 厚さ 2.0
※雪止金具の強度に応じて補強材を入れてください。
※雪止金具にはLアングル(L-50×50×6)を通してください。
※横葺350には雪止金具セットはございません。
