アーチ屋根にも対応できる山高66mmのハゼ締め折板
新設にはもちろん、瓦棒・スレート屋根などの既設屋根の葺き替えも簡単にできます。
小規模建築にも手軽に採用できるハゼ折板です。
半径15m以上のアーチ屋根にも施工が可能です。(アーチ品は、さざ波模様仕上げになります。)

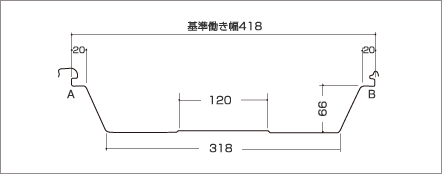

断面形状
(単位:mm)
●成形は進行方向でカタログ形状、葺方向は左から右です。
断面性能(参考値)
・勾  配:3/100以上
・自然曲率半径:100M以上(100M以下の場合はアーチ成型となります。)
・断面性能:断面性能はJISA6514曲げ耐力試験に基づいて算出した参考値です。

許容梁間
単純梁   連続梁
(注)上記の許容梁間は、以下の検討を考慮したグラフです。
@ 断面性能による曲げ、たわみの検討 A 動風圧試験による検討 B 接合部耐力による検討(標準タイトフレーム)
インシュレーション工法などその他の接合部材を用いた許容梁間隔については、最寄の営業所にお問い合わせください。多雪地・強風地域でのご使用には設計荷重を十分ご考慮ください。
(注)軒出のはね出し寸法は山高の5倍以内で検討ください。山高の5倍以上の軒出を検討される場合にはお問い合わせください。
