施工効率アップで経済的な折板屋根
美しく、ハイクォリティな折板屋根。
山高140mmが優雅な波を描き、巾広い用途に対応。
軽量で丈夫、ワイドな働き巾が施工率のアップと効率面で抜群の経済性を発揮します。
アーチ工法可能(35mR以上)(ルーフ本体はさざ波模様仕上げになります。)

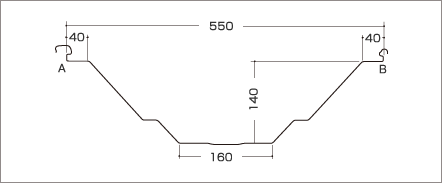

断面形状
(単位:mm)
●成形は進行方向でカタログ形状、葺方向は左から右です。
断面性能(参考値)
・断面性能:断面性能はJISA6514曲げ耐力試験に基づいて算出した参考値です。
・勾配:3/100以上
・自然曲率半径:250M以上

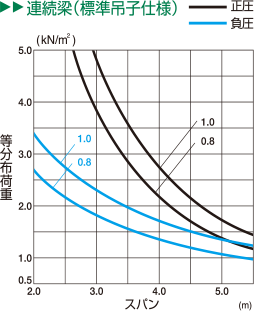

許容梁間
単純梁   連続梁(標準吊子仕様)

連続梁(高強度吊子仕様)
(注)上記の許容梁間は、以下の検討を考慮したグラフです。
@ 断面性能による曲げ、たわみの検討 A 動風圧試験による検討 B 接合部耐力による検討(標準タイトフレーム)
インシュレーション工法などその他の接合部材を用いた許容梁間隔については、最寄の営業所にお問い合わせください。多雪地・強風地域でのご使用には設計荷重を十分ご考慮ください。
(注)軒出のはね出し寸法は山高の5倍以内で検討ください。山高の5倍以上の軒出を検討される場合にはお問い合わせください。
