設計価格ダウンロード 設計価格は北海道・遠隔地を除く本州・四国・九州の価格となります。ご了承下さい。(平成29年10月現在)

大波スレート用に開発した働き幅390の改修用ボルトレスタイプ。
1. 既設大波スレート屋根に安全ネットを敷き込む。
2. 改修用フレーム390を取りつける。
3. ヨドルーフ66ハゼ390を葺いていく。
(単位:mm)

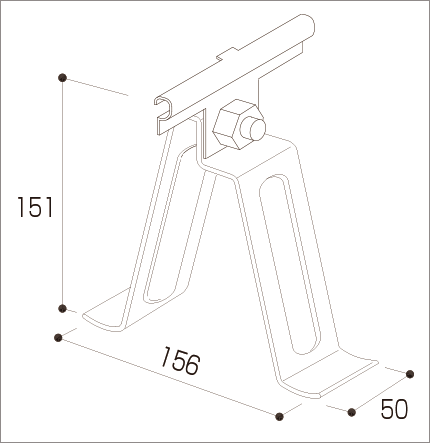

主要標準部品
(単位:mm)

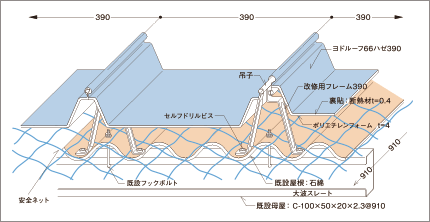

構造図
(単位:mm)

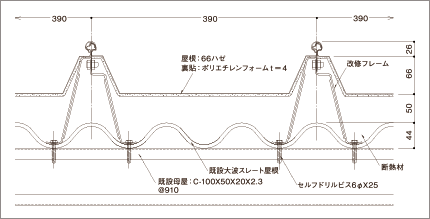

断面図
(単位:mm)
※断熱材入り施工も可能
アーチ屋根にも対応できるハゼ工法。
1. 既設大波スレート屋根に丸パイプを取りつける。
2. 安全ネットを敷き込む。
3. 改修用フレーム66ハゼ用を取りつける。
4. ヨドルーフ66ハゼ用を葺いていく。

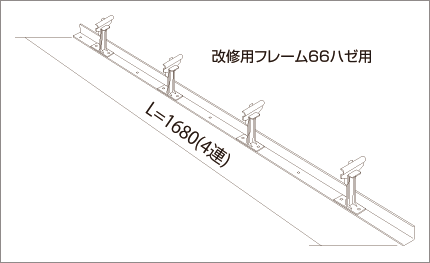

主要標準部品
(単位:mm)

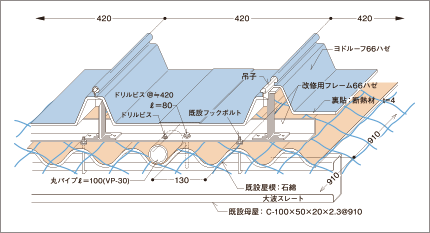

構造図
(単位:mm)

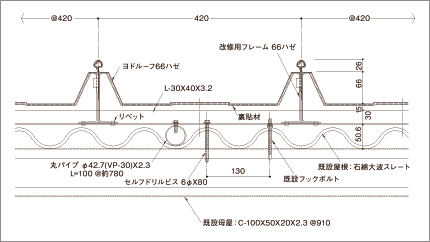

断面図
(単位:mm)
※標準部品は納期に時間がかかる場合もあります。詳しくは最寄りの営業所までお問い合わせください。
