ヨド耐火パネル グランウォールHyper

標準納め図(単位:mm)

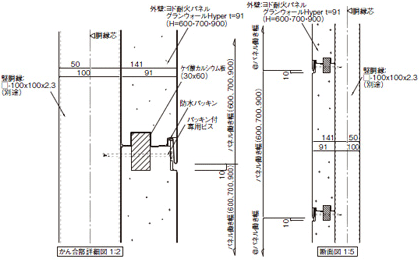

かん合部

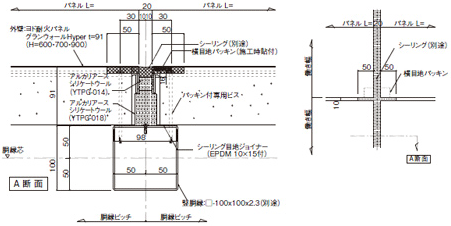

縦目地部(標準工法)

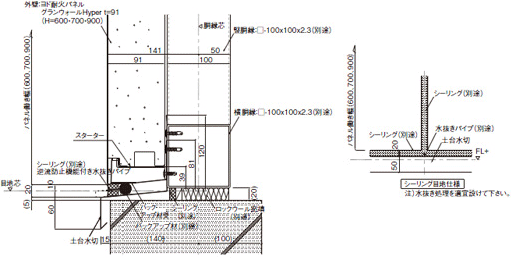

腰部

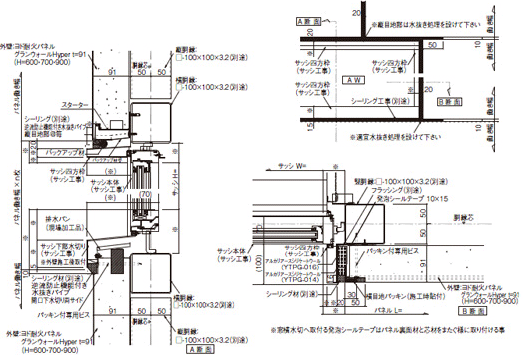

サッシ部(標準工法)

出隅部(標準工法)

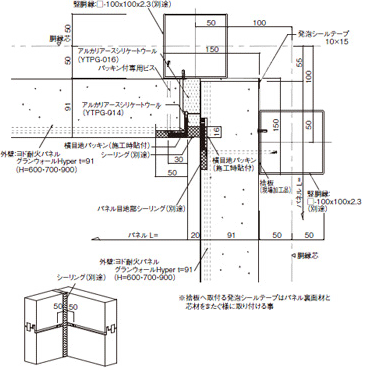

入隅部(標準工法)

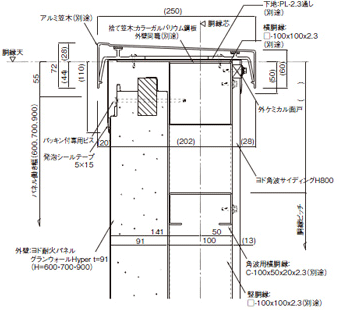

笠木部(アルミ笠木 割付あり)

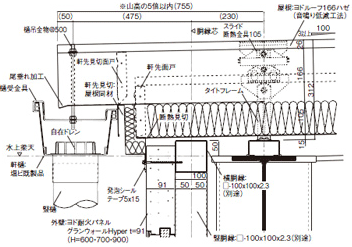

屋根取合(軒先部)

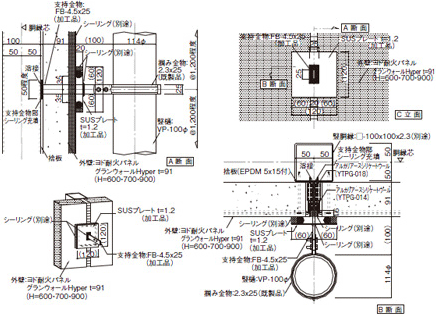

竪樋(目地部)

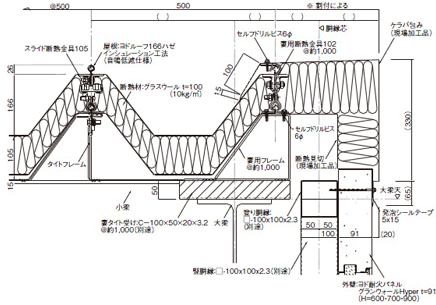

屋根取合(けらば)

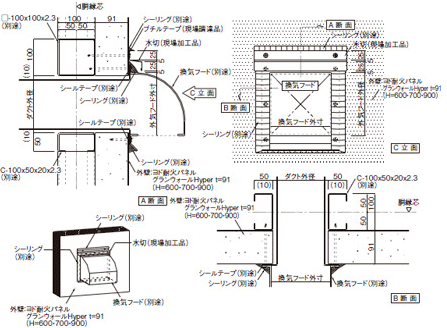

換気口部 角

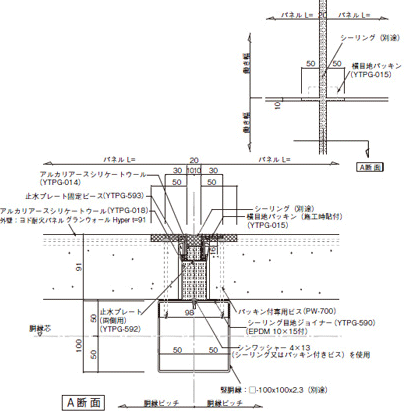

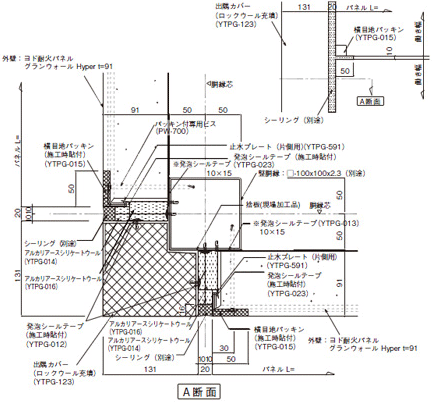

縦目地部(高耐久目地工法)

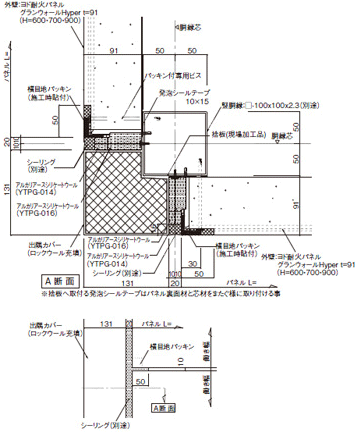

出隅部(高耐久目地工法)
