ヨド断熱パネル ファインパネルHyper

ウレタン材充填による高断熱効果と外観フラットの美しい仕上り。

2枚の鋼板で、硬質プラスチックをサンドイッチした内外装一体のパネル仕様で事務所・倉庫・工場などに最適です。

標準色

〈表面色〉
遮熱バリアHyperGL カラー

「標準色」
エクルホワイトA
(A801SE)

「標準色」
クリームA
(A401SE)

「標準色」
サンドグレーA
(A201SE)

「標準色」
グレースシルバーA
(A203SE)

「準標準色」
ブラックシルバーA
(A901SE)

「準標準色」
メタグリーンA
(A101SE)

フッ素系遮熱バリアHyperGL カラー

「準標準色」
エクルホワイトF
(F802SE)

「準標準色」
クリームF
(F402SE)

「準標準色」
サンドグレーF
(F202SE)

「準標準色」
グレースシルバーF
(F204SE)

「準標準色」
ブラックシルバーF
(F902SE)

〈裏面色〉
ヨドカラーGL 抗菌仕様

アイボリーホワイト
(R1800E)

  • ※商品の色は、印刷の特性上、実物とは多少異なる場合がありますのでご了承ください。
  • ※準標準色は受注後2〜3ヶ月納期がかかります。詳しくは最寄の営業所までお問い合わせください。

広範囲の設計に対応する製品群

■規格寸法

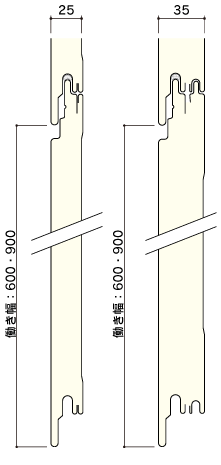

■かん合断面図

■フォーム種類

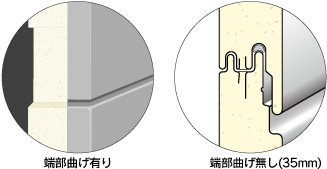

■端部処理

■重量

  • ●パネル表・裏面材共板厚0.5mm
  • ●長さは3m〜10mまで設計寸法に切断します。3m以下は別途費用がかかりますので、ご相談ください。
  • ※300m2以下は最寄りの営業所へご相談ください。

ヨド断熱パネルファインパネルHyper7つの特長

1.断熱性能

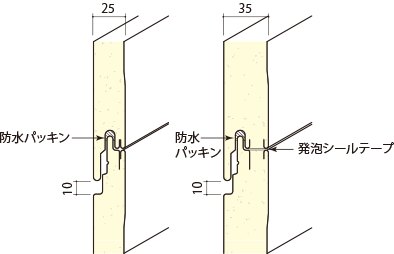

ヨドコウ独自のかん合構造は、ジョイント部分からの熱の流出入を防ぎ、断熱性を高めます。

2.耐震性能

建設省通達昭56住指発第96号 構造計算関係の原則に基づき、(財)日本建築総合試験所で層間変形追従性能試験を行い安全を確かめた結果、層間変形角R=1/60radまで静的及び動的な強制変形に対して異状は認められませんでした。よって層間変形角を1/120まで緩和できます。

層間変形追従試験

3.結露性能

優れた断熱性により、外気が室内に与える影響を最小限に止め、結露を防ぐ高い性能を発揮します。

4.耐風圧性能

軽量でありながら剛性に優れ、強い風圧力に耐えます。

  • 注1)上記許容荷重は、C-100×50×20×2.3にパッキン付き専用ビス使用時
  • 注2)パネル強度は圧力箱を用いた耐風圧試験による社内実験値(パネル・下地・ビスの複合評価)
  • 注3)正圧強度は各働き幅・下地ピッチ共通
  • 注4)上記許容荷重グラフで強度が足りない場合は、最寄の営業所までご連絡ください。

5.水密性能

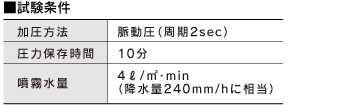

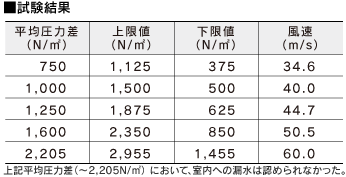

ヨドコウ独自のかん合構造は、ジョイント部分の水密性を高め、漏水の恐れもありません。JIS A 1414に基づくテストにより、その優れた防水効果が実証されています。

6.遮音性能

JIS A 1416「実験室における音響透過損失測定方法」により、(財)日本建築総合試験所で実施された音響透過損失試験において、その優れた遮音効果が実証されています。

7.防耐火性能
