適用範囲が広く経済性にすぐれたタイプ
働き巾600mmで経済性の良いボルトタイプの折板です。
中型建造物向けで規模(工場・倉庫・住宅など)によって巾広く対応できます。
R型成型も可能です。


断面形状
(単位:mm)

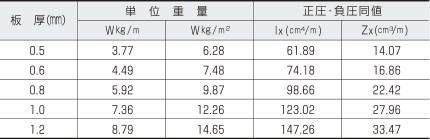

断面性能(参考値)
・断面性能:JISA6514曲げ耐力試験をしたものです。
・勾  配:3/100以上
・自然曲率半径:150M以上

許容梁間
単純梁   連続梁
(注)上記の許容梁間は、以下の検討を考慮したグラフです。
@ 断面性能による曲げ、たわみの検討 A 接合部耐力による検討(標準タイトフレーム)
多雪地・強風地域でのご使用には設計荷重を十分ご考慮ください。
(注)軒出のはね出し寸法は山高の5倍以内で検討ください。山高の5倍以上の軒出を検討される場合にはお問い合わせください。
