ヨド不燃パネル バリアロックHyper

標準納め図(単位:mm)

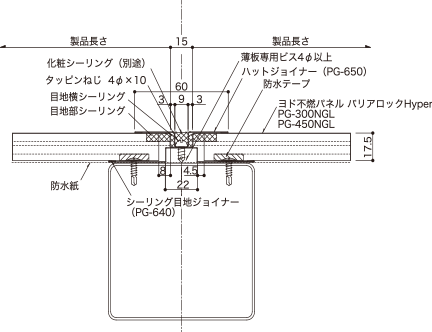

横張り 接続部(ハット仕様)

横張り 接続部(シーリング目地仕様)

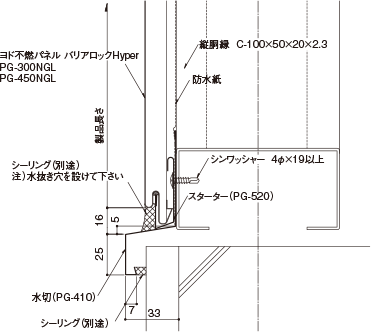

横張り 土台部

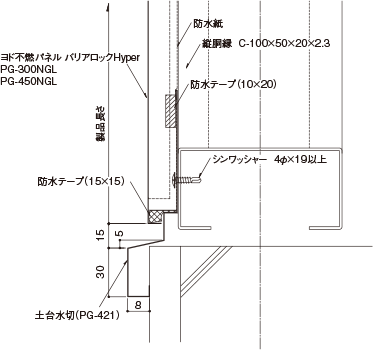

縦張り 土台部

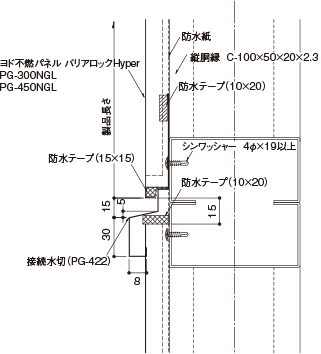

縦張り 接続部

  • ※ヨド不燃パネルは、必ず「設計・施工の手引き」による施工を実施してください。設計・施工に不具合があると、雨漏りや耐久性が低下する恐れがあります。
  • ※仕様は予告なく変更する場合があります。
